博众测控 | AI服务器功耗持续攀升，菊水PCR-WEA系列助力PSU测试升级

随着人工智能（AI）技术快速发展，数据中心对算力的需求持续增长，AI服务器的计算性能不断提升，同时也推动服务器整体功耗持续增加。

作为服务器核心供电部件，电源供应器（PSU，Power Supply Unit）不仅需要满足更高功率输出需求，还需要具备更高的稳定性和可靠性，以确保服务器能够在复杂运行环境下持续工作。

Z公司长期从事面向服务器市场的PSU研发及量产评估工作。随着GPU、CPU性能不断提升，单台服务器功耗持续攀升，原有测试环境已经难以满足未来大容量PSU研发需求。因此，构建一套具备高容量、高精度以及可扩展能力的测试平台，成为设计与评估部门亟需解决的问题。

01 大功率PSU测试需求提升，传统评估环境面临瓶颈

在AI服务器PSU开发过程中，除了需要验证正常工作状态下的性能，还需要模拟各种异常供电环境，例如电压跌落、电压骤升、电源瞬断等情况，以确认产品在复杂电网条件下的可靠性。

然而，Z公司此前采用的测试设备容量有限，在大功率测试以及异常复现测试过程中逐渐暴露出不足。

设计与评估部门的T先生回忆道：

“以前进行单相瞬断、电压跌落这类异常复现测试时，经常因为电源容量不足，测试无法持续完成。有时候做到一半只能停止，这不仅影响评估数据的可靠性，也拖慢了产品开发进度。”

除了容量问题，测试流程效率也是长期存在的挑战。

PSU虽然具备较高的电能转换效率，但工作过程中会产生较大热量，因此需要结合散热性能等指标进行综合评估。此前，Z公司分别采用不同设备对输入端（交流）和输出端（直流）进行测试，每次评估都需要重新调整线路并切换设备。

T先生表示：

“设备切换需要花费不少时间，而且试验台空间有限，频繁调整线路操作起来比较繁琐。我们希望提升测试效率，但设备配置本身已经成为限制因素。”

与此同时，量产出货前的全数检查也采用同一套测试环境。由于操作流程较为复杂，新员工和转岗人员需要较长时间熟悉设备，测试过程难以完全避免人为操作差异。

随着AI服务器市场持续增长，PSU功率等级进一步提升已经成为趋势。从11kW向22kW、44kW级别发展，对测试平台的容量扩展能力也提出了更高要求。如何搭建一套既能够满足当前需求，又能适应未来升级的测试基础设施，成为Z公司重点关注的问题。

02 PCR-WEA/WEA2系列打造可扩展的大功率PSU测试平台

为寻找更适合未来需求的测试方案，T先生持续通过行业展会、技术研讨会等渠道了解相关技术发展。在这一过程中，菊水电子工业（KIKUSUI）的交流稳定电源PCR-WEA系列引起了他的关注。

该系列支持三相200V/400V输入，并具备多台并联运行能力，可以根据测试需求灵活扩展输出容量。

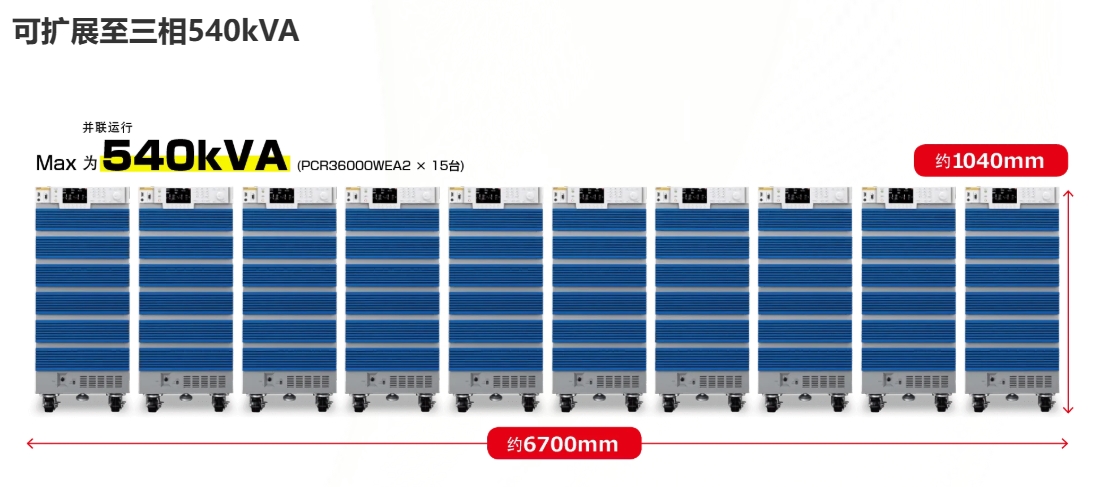

“当时我们意识到，这套设备能够实现现有测试环境无法达到的大规模测试能力。通过定制化方案进一步扩展到540kVA级别，也很好地满足了未来大功率化的发展需求。”T先生表示。

经过实际样机测试验证，Z公司确认PCR-WEA系列即使采用多机并联方式运行，也能够保持稳定的大功率输出，并精准模拟电源瞬断、电压波动等异常状态。

最终，Z公司正式导入PCR-WEA系列，建立了一套兼顾大功率供应能力、测试稳定性和异常模拟精度的PSU评估环境。

03 交直流一体化测试，提高整体评估效率

在新的测试环境中，PCR-WEA系列与再生电子负载设备配合使用，实现了输入端（交流）与输出端（直流）测试流程的有效衔接。

相比过去需要频繁切换设备、重新布线的测试方式，新方案减少了准备时间和人工操作，同时提升了有限试验空间的利用效率。

对于需要反复验证的PSU研发测试而言，测试准备时间缩短，也意味着研发人员能够投入更多精力进行性能分析和问题优化。

此外，多台设备组成的测试系统采用统一控制方式，操作流程更加规范。不同测试人员能够按照相同条件开展评估，提升了测试结果的一致性和重复性。

T先生表示：

“降低人为因素对测试结果的影响非常重要。采用新的测试系统后，新老员工之间的交接更加顺畅，培训周期也明显缩短。”

量产出货前的全数检测也沿用了该测试环境，使研发评估与生产检测之间形成更加统一的测试体系。

04 面向未来AI服务器发展的测试基础

目前，Z公司以PCR-WEA系列为核心搭建PSU评估体系，并计划根据未来产品功率需求逐步增加并联设备数量。

通过并联运行和定制化扩展能力，该测试平台能够灵活应对PSU持续向高功率方向发展的趋势，同时兼顾测试可靠性和工作效率。

随着AI服务器性能不断提升，高功率电源测试需求也将持续增长。构建具备扩展能力和稳定性的测试环境，将成为保障服务器电源产品质量、提升研发效率的重要基础。

05 菊水交流稳定电源PCR-WEA/WEA2系列

PCR-WEA/WEA2系列是一款采用高性能PWM逆变技术的大功率交流/直流稳定电源，兼具高功率密度、小型化设计和灵活配置特点。

PCR1000WEA/2000WEA/3000WEA2

PCR12000WEA2

该系列仅6U高度即可实现6kVA输出能力，单机柜最大支持36kVA输出，有效提升实验室空间利用率。

3kVA以上型号支持单相、单相三线及三相输出切换（PCR-WEA2/WEA2R），部分PCR-WEA2R型号还支持电流回收功能。

同时，PCR-WEA/WEA2系列支持多台设备并联运行，标准配置最高可扩展至144kVA；通过定制方案，可进一步满足更大容量测试需求。

该系列可通过专用并联电缆实现多台连接，支持不同型号组合并联（限6kVA以上且输入电压一致机型），为不同功率等级测试提供灵活配置方式。

此外，PCR-WEA/WEA2系列支持电源异常模拟功能，可模拟停电、电压跌落、电压骤升等电源异常状态，适用于服务器电源、开关电源及各类电子设备的可靠性验证测试。
