EtherCAT转ModbusTCP工业网关｜倍福CX对接巨天称重仪表半导体改造案例

一、应用场景

半导体晶圆检测属于高端制造工业自动化场景，倍福CX系列PC‑BASE控制器作为EtherCAT主站，管控晶圆搬运机械手、光学检测工位；检测工位配置巨天FWN‑B20S工业称重仪表，完成晶圆片重量检测筛选，称重仪表为Modbus TCP从站设备。倍福CX控制器EtherCAT总线无法直接访问称重仪表，需要工业网关完成协议转换。塔讯TX161‑RE‑ECS/OMB智能网关作为EtherCAT从站接入倍福CX EtherCAT总线，Modbus TCP主站读取称重仪表重量、报警状态；网关作为数据采集器采集检测数据，对接工业物联网，用于晶圆品质数据分析。

二、协议转换网关功能简介

塔讯TX161‑RE‑ECS/OMB是面向半导体高端制造的协议转换工业网关，属于智能网关、数据采集器、物联网网关，解决异构总线协议互通。网关EtherCAT侧标准从站，对接倍福CX等EtherCAT主站；以太网侧Modbus TCP支持主站 /从站切换。本项目Modbus TCP主站模式，访问巨天FWN‑B20S称重仪表；网关内部寄存器映射，将称重数值、报警状态映射EtherCAT输入给到倍福CX；倍福CX下发仪表清零指令，EtherCAT输出转换Modbus TCP写指令给到称重仪表。网关高精度寄存器映射，保障称重数据精度，具备电气隔离，适配半导体车间洁净环境。

三、项目痛点

倍福CX控制器EtherCAT主站原生没有Modbus TCP硬件接口，软件Modbus TCP协议栈CPU占用高，多台称重仪表并发访问，CPU负载飙升，影响晶圆检测实时性。

如果采用上位软件中转，一旦软件进程异常，称重数据丢失，晶圆检测筛选逻辑失效，造成不良品流出。

半导体车间机械手伺服多，电磁干扰会影响称重仪表通讯；普通转换模块出现读数跳变，称重筛选出错，晶圆物料报废成本极高。

称重仪表清零、去皮操作，需要人工在仪表面板操作，无法由控制器自动完成，机械手上下料之后无法自动清零，检测效率受限。

半导体对数据精度要求高，异构总线协议转换时字节序、浮点数处理极易出错，调试难度大。

四、解决方案

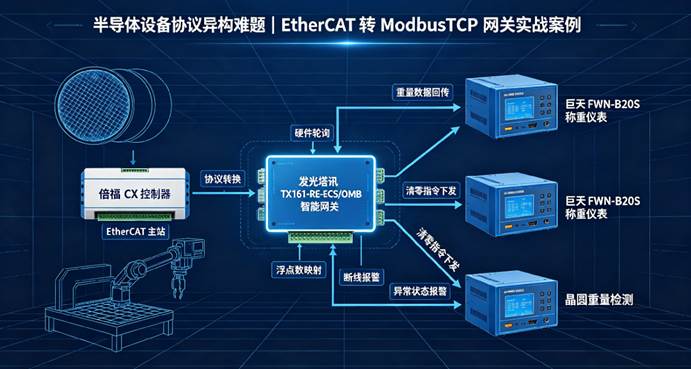

塔讯TX161‑RE‑ECS/OMB智能网关部署半导体检测控制柜；网关EtherCAT从站接入倍福CX EtherCAT总线；Modbus TCP主站访问多台巨天FWN‑B20S称重仪表。

上行（称重仪表→倍福CX）：晶圆重量、报警状态，Modbus TCP寄存器映射EtherCAT输入，倍福CX实时读取，参与晶圆筛选逻辑。

下行（倍福CX→称重仪表）：控制器下发仪表清零、去皮指令，EtherCAT输出转换Modbus TCP写指令给到称重仪表。

网关硬件完成Modbus TCP轮询，不占用倍福CX控制器CPU资源；网络断线输出故障标记给到控制器，立刻触发检测工位暂停；网关独立硬件，不依赖软件进程，作为数据采集器同步上传检测数据至工业物联网平台。

五、实施过程

硬件部署：TX161‑RE‑ECS/OMB工业网关DIN导轨安装洁净检测控制柜；EtherCAT网线接入倍福CX EtherCAT总线；Modbus TCP网口接入设备局域网，和巨天称重仪表网络互通；24VDC供电，做好接地。

网关软件配置：PC访问网关配置界面，设置EtherCAT从站，Modbus TCP主站；导入巨天FWN‑B20S寄存器表，配置浮点数映射、字节序转换，轮询周期，断线报警标记。

PLC工程配置：倍福TwinCAT软件导入网关ESI文件，将TX161‑RE‑ECS/OMB添加EtherCAT设备树，绑定过程IO变量；编写TwinCAT检测逻辑，读取重量，下发清零指令，异常暂停工位。

称重仪表配置：巨天FWN‑B20S设置Modbus TCP从站参数，寄存器地址匹配网关。

联调拷机：单台仪表调试重量读取、清零功能；接入全部称重仪表，72小时拷机，模拟网络扰动，验证工位暂停逻辑；核对称重数据精度。

现场试运行：半自动检测，确认筛选逻辑正常，切换全自动晶圆检测。

六、应用效果

塔讯TX161‑RE‑ECS/OMB物联网网关完成异构总线协议协议转换，倍福CX控制器直接读写巨天称重仪表，不占用控制器CPU资源。机械手上下料完成后控制器自动下发清零指令，无需人工操作；通讯断线自动暂停检测工位，防止不良晶圆流出；称重数据精度得到保障，同时网关采集检测数据上传工业物联网，用于晶圆品质统计分析。

七、实施前后效果对比

项目	改造前	改造后
数据链路	软件协议栈 /上位中转，占用CPU	硬件网关协议转换，CPU负载低
仪表清零操作	人工面板操作	控制器自动下发清零指令
数据刷新延迟	150‑350ms	20‑40ms
异常防护	通讯异常无工位暂停逻辑	断线自动暂停检测工位
月均通讯故障	3‑5次	0‑1次
晶圆不良流出风险	较高	大幅降低

八、项目总结

半导体晶圆检测高端工业自动化场景，EtherCAT主站控制器对接Modbus TCP工业称重仪表，异构总线协议互通直接关系产品良率。塔讯 TX161‑RE‑ECS/OMB工业网关作为智能网关、数据采集器、物联网网关，硬件实现协议转换，释放控制器算力，保障称重检测数据可靠，规避高端晶圆物料报废，助力半导体制造工业物联网品质分析落地。
