CYDR2S1210旋变数字转换器：Pin to Pin兼容AD2S1210，国产高可靠RDC优选方案

在工业伺服驱动、新能源汽车、高端装备制造等领域，旋变数字转换器（RDC）是电机位置与速度精准反馈的核心器件，直接决定控制系统的精度与稳定性。长期以来，海外厂商产品占据市场主导，供应链波动、交付周期长、技术支持响应滞后等问题，成为制约国内企业降本增效与供应链自主可控的痛点。

依托十余年数模混合芯片研发积淀，上海宸屿电子科技有限公司推出CYDR2S1210单芯片旋变数字转换器。该产品与AD2S1210实现软硬件深度对标，支持Pin to Pin兼容替代，同时具备更丰富的封装选型、更宽的军温工况与本土化全链路服务，为行业提供性能达标、供应稳定、落地便捷的国产RDC解决方案。

引脚定义一致

深耕高精度模拟赛道，筑牢国产芯片技术底座

上海宸屿电子科技有限公司成立于2012年，依托中国科学院科研资源，专注于高端数模转换器（DAC）、模数转换器（ADC）、运算放大器等模拟芯片的研发与产业化。

公司拥有建制完整的数模混合产品研发团队，近半数工程师拥有10年以上模拟芯片设计经验，具备全架构ADC/DAC正向研发能力，沉淀了运放、接口、时钟、LDO等多类成熟模拟IP。基于深厚的技术积累，宸屿电子可实现Pin to Pin级芯片研发与定制化集成模拟前端开发，能够快速响应客户国产化替代需求，为高端装备核心器件自主可控提供支撑。CYDR2S1210正是宸屿电子在工业位置检测领域的代表性成果，延续了公司在高精度数模混合芯片上的技术优势。

高集成单芯片架构，核心性能对标国际主流

CYDR2S1210是一款分辨率10~16位可调的单芯片旋变数字转换器，片内集成可编程正弦波振荡器、Type II伺服跟踪环路、多维度故障检测电路与多制式输出接口，单颗器件即可覆盖旋变激励、信号解调、位置跟踪、数字输出全链路功能。

该器件支持10/12/14/16四档分辨率切换，角度精度典型值可达±2.5弧分，10位分辨率下标称最大跟踪速率达3125 rps。模拟输入支持2.3 Vp-p～4.0 Vp-p差分信号，激励频率可在2 kHz～20 kHz范围内以250 Hz步进灵活配置，适配绝大多数工业级旋变器件参数。同时内置信号丢失、输入超范围、位置跟踪丢失等全维度故障检测机制，支持增量式编码器仿真输出，可无缝融入主流伺服与运动控制系统架构。

架构框图

与AD2S1210深度对标，软硬件迁移成本极低

CYDR2S1210从引脚定义、寄存器映射到核心参数均与AD2S1210高度对齐，原有采用AD2S1210的硬件方案与软件驱动可实现低改动迁移，大幅缩短替代验证周期。

技术维度	AD2S1210	CYDR2S1210	替代价值说明
产品定位	10～16位旋变数字转换器，集成参考振荡器	10～16位旋变数字转换器，集成可编程正弦波振荡器	功能定位完全匹配，应用场景高度重合
分辨率设置	10/12/14/16位，用户可配置	10/12/14/16位，用户可配置	参数完全一致，无需修改分辨率相关配置
角度精度	B/D级±2.5+1 LSB；A/C级±5+1 LSB	典型±2.5弧分，最大±5弧分+1 LSB	精度等级对标，系统控制精度不受影响
最大跟踪速率	3125 rps（10位）	标称3125 rps（10位）	高速跟踪能力相当，适配高转速电机场景
SIN/COS输入	3.15 Vp-p±27%，范围2.3～4.0 Vp-p，带宽2～20 kHz	3.15 Vp-p±27%，范围2.3～4.0 Vp-p，带宽2～20 kHz	输入特性完全一致，前端信号链路无需改动
激励输出	2～20 kHz可编程	2～20 kHz可编程，250 Hz步进调节	激励参数兼容，可直接适配原有旋变选型
电源与接口	AVDD/DVDD 5 V供电；VDRIVE 2.3～5.25 V；支持16位并行、4线串行、增量编码器输出	AVDD/DVDD 5 V供电；VDRIVE 2.3～5.25 V；支持16位并行、4线串行、增量编码器输出	电源与接口全兼容，硬件PCB可直接复用
寄存器体系	标准地址映射，覆盖位置、速度、故障、控制等寄存器	地址定义与功能基本一致	软件驱动仅需少量适配，研发迁移成本低
封装选型	LQFP48	LQFP48、CQFP48陶瓷封装、DIE裸片	基础封装兼容，同时覆盖高可靠特殊场景
温度等级	工业级-40～85℃、扩展级-40～125℃	工业级-40～85℃、军温级-55～125℃	宽温能力更优，适配极端低温工况
技术支持	英文手册，海外技术支持体系	全中文数据手册、应用电路指南，本地技术团队响应	研发调试更高效，问题响应周期更短

CYDR2S1210国产替代核心优势

多封装形态全覆盖，适配高可靠特殊场景

AD2S1210常规供货以LQFP48塑封为主，CYDR2S1210除提供标准LQFP48封装外，还支持CQFP48陶瓷封装与DIE裸片形态。针对军工、航天、高可靠工业模块及裸片集成类特殊需求，丰富的封装选型可直接适配客户结构与可靠性设计，无需额外开展封装二次开发。

军温级宽温域设计，胜任极端环境工况

CYDR2S1210提供-55℃～125℃军温级产品，低温下限优于常规工业级与汽车级器件。在高寒户外装备、车载低温启动、航天机载等极端温度场景下，器件可保持稳定的检测精度与工作状态，满足严苛环境下的位置反馈需求。

国产化自主供应链，保障交付稳定与成本可控

作为本土自研芯片，CYDR2S1210供应链全程自主可控，可有效规避海外芯片的交期波动、配额限制与价格异动风险，为客户批量生产提供稳定的器件保障。同时本土化供应链体系也带来了更优的成本空间，助力客户降低BOM成本，提升产品市场竞争力。

全中文技术体系，本土化服务加速研发落地

CYDR2S1210配备完整的中文数据手册、典型应用电路参考、寄存器配置指南与故障排查说明，国内工程师可快速理解器件特性、完成方案设计。搭配宸屿电子本地技术支持团队，可针对设计疑问、调试问题提供快速响应，有效缩短产品研发周期，加速项目量产落地。

全维度参数对标，实现性能无降级替代

从分辨率、检测精度到跟踪速率，从输入输出特性到接口协议，CYDR2S1210核心参数均与AD2S1210保持对标，可直接覆盖伺服电机控制、电动助力转向、电动汽车启动发电机、工业运动检测等主流应用场景，在实现国产化切换的同时，保障系统整体性能不降级。

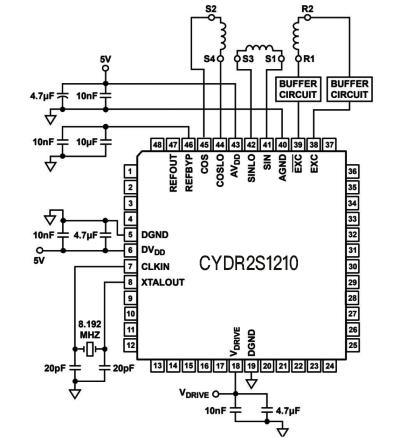

典型应用

适用场景与方案价值

CYDR2S1210凭借高兼容性、高可靠性与本土化服务优势，尤其适配有国产替代需求的工业伺服、新能源汽车、高端装备、军工航天等领域客户。对于正在推进供应链自主可控、寻求降本增效，或面临海外芯片交付难题的厂商而言，CYDR2S1210是AD2S1210的高性价比替代方案——以极小的硬件与软件改动成本，实现核心器件的国产化切换，同时获得更稳定的供应保障与更便捷的技术服务。

CYDR2S1210已提供评估板供客户测试验证，现货供应稳定。详细设计资料、应用笔记及样片申请可通过官方渠道获取。
