中微爱芯AiP74CB3Q16244低压高速16路模拟开关介绍

01简介

在复杂的高速总线切换和混合电压系统中，传统模拟开关常因导通电阻对信号电压波动而面临高电平衰减、传输信号受限等问题。AiP74CB3Q16244是一款内置电荷泵的低压高速16路模拟开关，可传输比电源高的轨到轨模拟信号，实现全信号范围内的低导通电阻，彻底告别高电平塌陷，为高速多路总线开关与多电压转换提供卓越的信号传输质量与低损耗表现。

02产品优势

低电压工作：2.3V～3.6V宽电压，适配现代低功耗系统

低导通电阻：导通电阻典型值仅5Ω，信号传输“不打折”，不失真

多路总线开关：4组独立4通道，独立使能控制，实现16路信号同步传输

轨到轨过压传输：内置电荷泵升压， 3.3V电压下即可满幅传输0~5.5V信号

近零传输延迟：传输延时典型条件下≤0.3ns，高速信号传输性能优异

掉电防倒灌：掉电(VCC=0V)漏电流<±1uA，可有效防止电流倒灌导致的后级电路损坏

双向数据传输：支持双向数字与模拟信号传输，适用场景广

高速开关频率：OE(—)输出使能最高支持18MHz开关频率，满足高速总线切换需求

高带宽低串扰：-3dB带宽高达300MHz，通道隔离度与串扰分别低至-85dB与-90dB

03主要特点

电源电压：2.3V～3.6V

导通电阻：典型5Ω，最大10Ω

过压传输特性：

VCC=2.5V，Vsw=0～5.5V；

VCC=3.3V，Vsw=0～5.5V

轨到轨模拟开关

传输延时：≤0.3ns

使能/失能时间：≤9ns

静态电流：<1mA

掉电漏电流：<±1uA

工作温度范围：-40℃～+125℃

封装形式：TSSOP48

04引脚排列图

05引脚说明

06应用领域

工业控制：工业多通道数据采集、PLC模拟量拓展、自动化设备信号切换、精密仪器前端选通

消费电子：音频信号传输、接口切换、便携设备、低压系统信号复用

通信设备：IP电话（有线/无线）、光模块、光网络、通信接口复用

测试测量：高精度数据选通、多路复用数据采集、高速信号路由

07结语

AiP74CB3Q16244凭借低导通电阻、近零延迟、高速开关频率、轨到轨过压传输等核心优势，突破高电平衰减、传输信号受限等瓶颈，是工业控制、消费电子、通信设备、测试测量等高可靠多通道信号切换场景的理想选择。

如需了解更多产品资讯或获取技术支持，请联系我司授权代理商或销售工程师。

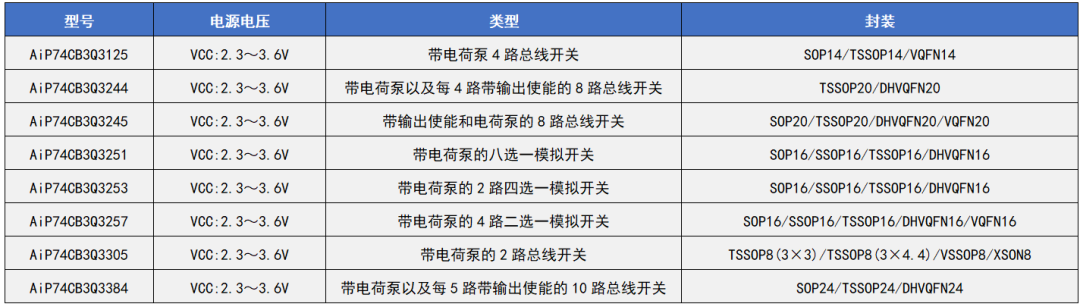

【AiPCB3Q系列产品选型表】
