一、平台背景

政策引导：

2015年3月，国务院出台《中共中央国务院关于进一步深化电力体制改革的若干意见》（中发〔 2015〕9号）

2015年7月，国家能源局发布《关于促进智能电网发展的指导意见》(发改运行[2015]1518号)，旨在构建具有高度信息化、自动化、互动化等特征的新一代电力系统。

2015年7月，国家能源局发布《关于印发配电网建设改造行动(2015-2020年)的通知》（国能电力[2015]290号），旨在加快现代配电网建设，支撑经济发展和服务社会民生。

2019年12月，国家电网颁发《泛在电力物联网2020年重点建设任务大纲》，开展能源生态、客户服务、生产运行、经营管理、企业中台、智慧物联、基础支撑、技术研究八个方向40项建设任务。

二、平台简介

1、什么是AcrelCloud-1000电力运维云平台？

AcrelCloud-1000电力运维云平台采用现代互联网通信技术、云计算、大数据分析等流行技术开发，通过高算力边缘计算网关采集智能仪表与传感器的数据并统一化、标准化处理，上传到云服务器统一存储，并通过平台实现对电能在线实时监测、用能情况分析、设备的精益管理、任务的合理调度、月度报表展示等功能，以此来达到帮助用户分析变电所运行环境，减少故障停电时间，保障电网稳定供电与设备安全运行的目的。

2、为什么需要电力运维云平台？

全球范围内城镇化、数字化和工业化进程的加速与电力政策的改革带来了能源挑战，不断增加的电力管理需求很大冲击了电力企业传统的运维模式。而电力运维云平台针对传统运维模式存在的任务效率低、巡检不规范、仪表难管理、无法远程监测、人工成本高等难点痛点进行改进优化，深度融合了电力运维行业各业务环节，规范监测了变电所运行环境，简化了巡检流程，减少了运维成本，提高了运维效率。

3、运维云平台适用于哪些场景

①专业电力运维企业：运维企业需定期派遣专业团队前往用户变电室检查设备运行情况。

②电力三产：承包电力安装工程，提供电力服务，结合运维云平台功能大幅提升服务质量效率。

③园区物业：可使用平台电能监测与用能分析功能实现远程在线监测多个变电所环境。

④大型企业：大型企业内部往往存在多种系统，为保证各系统正常运转，需人员定期巡查设备。

⑤学校、医院等更多存在管理设备管理与电力监控需求的行业。

三、系统架构

1.平台架构

2.核心硬件组成

①运维网关

数据的采集、处理、加密上传都在网关内完成，是运维平台的核心设备，可以使用有线或移动网络的方式将现场的数据加密上传至服务器端。

②各类仪表及探测器

兼容各种标准Modbus-RTU协议的电力仪表，或者第三方平台或网关通过Modbus-TCP协议转发的数据，默认数据采集周期为5分钟，遥测越限报警为实时报警。

③传感器

通过遥信模块可以接入烟雾传感器、水浸探测器、门磁开关、红外探测器等开关量传感器，遥信量报警为实时报警。也可接入第三方的GPS、NB表或其他智能传感器。

四、软件功能

1.主界面

2.配电房3D监测

采用3D建模构图，和配电房实际环境匹配；实时监测配电房内安装的各类传感器和柜体状态；实时监测配电房进出线的电力运行状态；

3.配电组态图

实时在线监测变电所内各配电回路的各项电力参数，通过配电主接线图整体了解配电运行情况。实时监测断路器状态，包括合闸位置、分闸位置、弹簧储能、接地刀闸等；实时监测变电所内各变压器运行状态，包括变压器的负荷率、绕组或油浸温度、运行功率等；

4.电力监测

电力数据显示选定变电所选定回路的电力数据和曲线，包括电流、相电压、线电压、频率、功率因数、有功功率、无功功率、视在功率、电压、电流不平衡度等参数，曲线显示统计期内至大、至小、平均值，并支持导出图表；并支持支持逐日值统计，方便用户通过用户通过表格查询数据。

5.用能分析

用能报表显示各回路的用能数据，包括日报、月报、年报，日报显示分时用能，月报显示分日用能，年报显示分月用能，报表可以导出。

6.谐波监测

采集监测2-32次谐波含有率情况，协助用户分析电力系统运行质量状态。

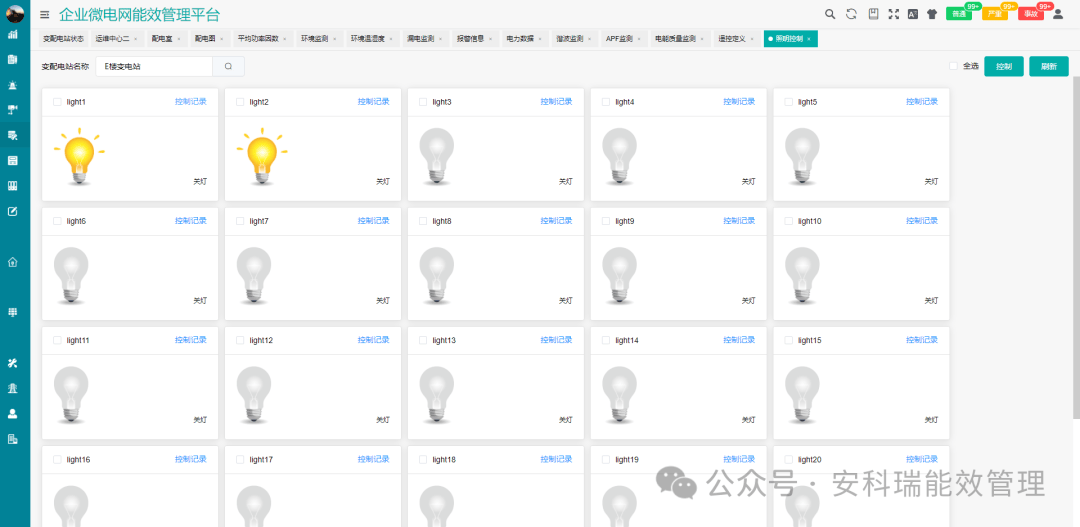

7.设备控制

支持遥信类设备的远程控制、支持标准协议的遥调功能；提供控制的二次密码确认，确保操作的安全可靠；支持特定型号仪表的消音、自检、复位功能。

8.环境监测

通过在变电所中安装门禁、烟雾探测器、水浸探测器、红外探测器，实现变电所防侵入、火灾报警、水浸报警、小动物侵入报警等功能。通过视频摄像头远程监视变电所整体运行环境，同时可实现视频回放、云台控制、语音对讲。结合环境温湿度传感器、SF6传感器、局放传感器，感知变电所运行环境，实现变电所“安全运行、提质增效”的管理目的。

9.漏电监测

在高低压开关柜关键部位（电缆接头、断路器触头、刀闸开关、高压电缆中间头）安装电气接点在线测温装置，实时监测因氧化、松动、积尘等导致的接触电阻异常发热隐患，筑牢设备安全防线。同时，针对低压用电回路，监测剩余电流、温度及故障电弧，当剩余电流超标时即刻触发报警，助力运维人员及时排查漏电风险，有效预防电气火灾及触电事故。
