横河DLM3054示波器缩放功能演示：两步定位波形异常细节

横河DLM3000系列示波器

本期为大家演示横河DLM3054混合信号示波器的缩放（Zoom）功能。在日常波形调试中，波形中常出现多处异常，若仅凭普通视图观察，细节难以看清。DLM3054配备两个独立的缩放窗口，可帮助我们快速定位并精细观察异常波形。

功能背景

在下列波形中，可以看到两处异常波形。为了清晰观察这些异常细节，DLM3054提供了缩放1、缩放2两个缩放窗口，可分别对不同区域进行放大观察，实现多区域并行查看。

操作步骤

我们以「缩放1 窗口」为例，介绍完整的操作流程：

开启缩放功能：按下前面板「缩放1」功能键，进入缩放模式；

设置放大区域：旋转「缩放旋钮」，调整放大倍率，框选需要放大的目标区域；

调整视窗位置：调节「多功能旋钮」，移动缩放视窗位置，使目标异常波形完整落入观察窗口；

精准观察：完成上述设置后，即可在缩放窗口中清晰、精准地观察异常波形的细节状态。

多异常波形处理

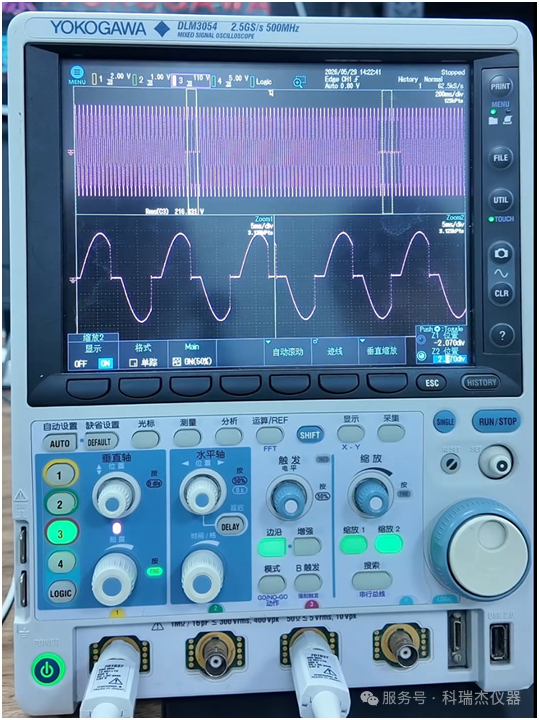

当波形中存在多处异常、需要同时观察时，可另开启「缩放2」窗口，其操作步骤与「缩放1」完全一致。两个缩放窗口可并行工作，便于对不同区域的异常波形进行对比与同步分析。

总结

以上就是横河DLM3054示波器缩放功能的完整操作演示。通过双缩放窗口，可高效定位异常波形、放大细节，为波形调试与分析提供有力支持。欢迎大家在实际操作中体验该功能。
