LP15R120FN 芯茂微｜TO220F‑3L 120V 耐压同步整流，大功率快充适配器 SR 硬件解析

一、芯片概述

LP15R120FN 是芯茂微 TO220F‑3L 封装高性能副边同步整流 SR 芯片，内置120V 耐压功率 MOS，可兼容 DCM、QR、CCM 全部反激工作模式；采用专利的开通判定逻辑，有效抑制退磁振荡带来的误开通；关断响应速度快，大幅改善 CCM 工况下反向倒灌、发热问题；芯片可自 D 引脚获取供电，外围元器件精简，面向大功率快充、多串锂电充电器、高压输出隔离电源。粤华信为芯茂微一级代理，可为硬件工程师提供规格书、浮地 / 共地两套参考原理图、波形调试资料用于项目评估。

二、关键电气参数（TA=25℃）

1. 封装 TO220F‑3L；D 引脚耐压‑0.7~120V；最大功耗 1.2W；
2. 热阻 θJA=56℃/W，θJC=28℃/W；
3. 支持 DCM / QR / CCM 三种反激工作模式；
4. 专利开通判定，规避激磁振荡造成 MOS 误开启；具备最小开通 TONMIN、最小关断 TOFFMIN 时间控制；固定死区时间典型 600ns；
5. 集成 VCC 欠压保护、VCC 过压钳位保护；
6. 工作结温‑40℃~+150℃；ESD 人体模型＞2KV。

三、方案核心优势

1. 120V 高耐压规格，适配输出电压更高的大功率整机，器件裕量大，应对浪尖电压更从容；
2. 全模式兼容 DCM/QR/CCM，尤其改善 CCM 连续导通模式下同步整流反向电流倒灌痛点，降低芯片温升；
3. 专利开通判断逻辑，过滤退磁振荡尖峰，减少误开通带来的效率损耗与异常噪声；
4. TO220F‑3L 封装，散热性能优秀，适合大功率电源；外围器件少，仅需少量辅助元件；
5. 完善内部保护机制，欠压、过压钳位，提升整机工作可靠性。

四、典型应用场景

‑45‑100V 输出大功率快充、多串锂电池充电器 ‑工业隔离反激电源模块 ‑大功率 LED 驱动次级整流 ‑高压输出适配器，替换高压肖特基二极管，提升整机效率，降低次级温升

五、选型对标参考

六、PCB 量产设计要点

1. D 引脚功率回路走线做到短、粗，充分利用 TO220 封装散热，建议加装散热片；
2. 功率回路面积尽量缩小，降低走线铜损与 EMI 干扰；

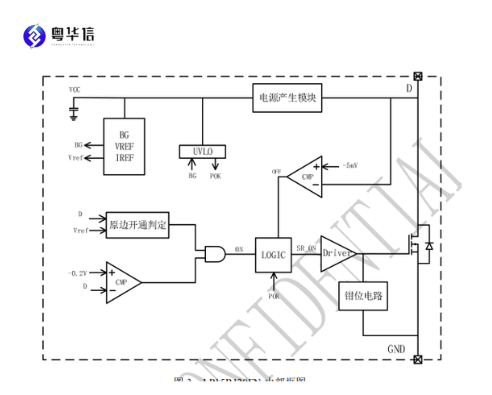

3. 严格参考规格书内部框图，做好 VCC 供电回路处理；
4. 合理配置 RC 吸收回路，抑制 D 端电压尖峰，保护芯片耐压余量。

七、选型小结 & 供应链、配套服务说明

LP15R120FN 是 120V 高压同步整流芯片，TO220F‑3L 封装，适配高压输出大功率反激整机，解决 CCM 倒灌问题，适合替换高压肖特基方案。

供应链 & 服务说明：不同于普通只做物料分销的渠道，粤华信可同步提供规格书解读、参考方案答疑、PCB 布局建议，协助客户从样品评估到量产落地；代理端具备稳定物料供给能力，可支持客户锁料、锁产能，方便样品评估平滑过渡至量产；规格书、参考原理图可向原厂授权代理申请获取。 配套服务：支持多品牌物料一站式 BOM 配单，可同步提供多款电源器件技术资料协同评估。

八、FAQ 常见疑问

Q：LP15R120FN 最大可以适配多大输出电压？

A：器件 D 脚耐压 120V，设计时预留足够电压裕量，不建议贴近极限参数使用。

Q：可以搭配哪些原边主控？

A：可搭配支持 DCM/QR/CCM 的各类反激主控，需要做整机调试验证。
