TDK六大系列功率电感器产品深度盘点

在电子设备日益轻薄化、智能化的今天，电源电路的“心脏”——功率电感器，正面临着前所未有的挑战。

如何在尺寸之间平衡效率、尺寸与可靠性?TDK凭借深厚的材料技术积淀，推出了针对不同应用领域的功率电感器矩阵。本文将带你深入解析TFM、PLE、SPM、VLS、BCL以及VLBUC六大系列，看TDK如何以“技术差异化”解决各类电源设计难题。

微型化与高性能的完美平衡

TFM 与 PLE 系列定义薄膜电感新标杆

TFM系列

功率电感器TFM系列是TDK利用积累至今的薄膜工艺开发的小型、薄型电感器。其通过使用拥有更高饱和磁通密度的金属磁性材料，实现了功率电感器所需的良好直流通重叠特性。本文就其结构、特点以及用途等，为各位提供简明易懂的说明。

PLE系列

PLE系列是一种高效率、低漏磁通的超小型金属功率电感器，非常适合可穿戴设备等搭载小型电池的应用，并且表现优异。

本公司采用自主研发的结构设计和新开发的材料，通过薄膜工艺实现了宽电感值范围。

无惧严苛环境挑战

SPM、VLS 与 BCL 系列构筑车规级电源护城河

SPM 系列

功率电感器SPM系列是通过金属磁性材料对线圈进行一体成型的金属复合材料型绕组电感器。

与铁氧体类绕组电感器相比，其实现了大电流、低Rdc、小型化，并且拥有优异的直流重叠特性。同时，其漏磁通较少，因此还是一款可有效抑制线圈啸叫噪声的产品。

VLS系列

VLS系列功率电感器是融合TDK丰富材料技术与制造工艺结晶而开发的绕组型及磁屏蔽(树脂)型电感器。大致可分为VLS-HBX/HBU系列、VLS-CX/CX-H/CZ-HE系列、VLS-EX/EX-H/EX-D系列这3大类，并且各有各的特点。

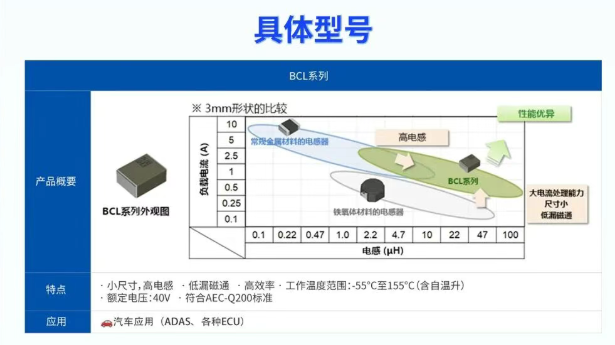

BCL系列

BCL系列汽车功率电感器采用TDK独创的材料技术和结构设计，在实现大电感值的同时保证了产品的小型化。它采用了金属磁性材料，具备比铁氧体材料产品更强的大电流处理能力，工作温度范围也更广，可适应汽车应用中的严苛环境温度。

破解AI算力供电瓶颈

VLBUC系列赋能下一代智能服务器

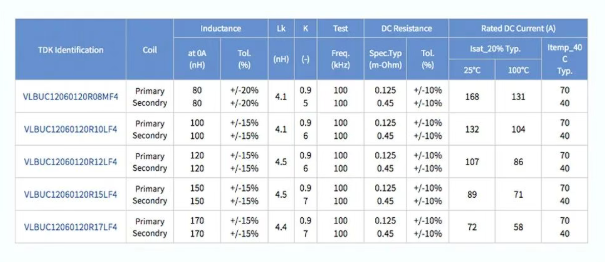

TLVR电感器

随着云计算、智能手机的普及和5G的发展，通过互联网传输的数据量不断增加，数据中心的信息处理需求也在激增，以便通过使用大数据、物联网和其他数据来支持人工智能等技术的发展和数字化转型(DX)。

在处理器能力提升的驱动下，服务器电源电路也取得了重大进展。TLVR是目前应对低电压大电流应用中快速负载波动的主流电路配置。

在这种电路配置中，每个相位开关连接到一个带额外绕组的电感器上，然后将每个相位的绕组和补偿电感器串联成回路，以便同时为每个相位提供电流。这种TLVR可使半导体处理器获得较高的瞬态响应性能，满足负载要求，同时降低电源损耗，并可保持较小的输出电容值，从而减少安装面积和系统成本。
