运动相机防水结构设计新思路：IP68全密封为何仍会进水？防水透气膜成关键解法

如果你是一名运动相机用户，或者正在做运动相机结构设计，下面这个场景你一定不陌生：

相机明明标称IP67/IP68，日常淋雨、冲洗都没问题，可一旦带着它潜水、跳水、冲浪，回来之后镜头内部却起了雾，甚至直接进水死机。更让人想不通的是——壳体没有裂，密封圈也没破，水到底是怎么进去的？

答案，可能藏在一个很多结构设计师忽略的物理过程里。

一、IP67/IP68全密封，为什么反而更容易“瞬间进水”？

目前运动相机防水的主流做法，是把机身做到IP67/IP68全密封：外壳用螺丝锁紧，接缝处压密封圈，按键、麦克风、镜头位置全部做静态密封。

这套方案在实验室里很有效，但在真实涉水场景中，却有一个天然短板——内外压差。

当相机快速入水时，外部水压瞬间升高。以潜水为例，每下潜10米，外压就增加约1个大气压。此时壳体内部的气体被压缩，内部压力相对外部变成“负压”吗？并不是。

更准确地说：外壳受压变形，内部气体被挤压，气体无处可去，只能撑开密封圈和麦克风振膜。

于是出现两个后果：

密封圈长期被顶压，材料加速老化、永久变形，密封能力提前下降；

麦克风振膜被反复顶推，轻则收音失真，重则振膜疲劳破损，水汽直接进入腔体。

这就是为什么很多相机“没磕没碰，却突然进水”——不是密封结构失效，而是内部气压把密封结构一点点顶开了。

二、密封死 ≠ 防水好，运动相机需要“呼吸”

很多人对防水的理解是：把壳体封得越死越好。

但运动相机的工作环境是动态的：入水、出水、下潜、上浮、温度变化、海拔变化……每一次都会带来内外压差。如果壳体完全密封，这个压差就只能由密封圈和振膜来“硬扛”。

真正的防水思路，不是把壳体封死，而是让壳体既能防水、又能泄压透气。

具体做法是：在机身合适位置开一个小孔，然后焊接或粘贴微尔斯防水透气膜。

这层薄膜的核心能力是：

防水：膜材孔径远小于液态水分子团，水无法通过，达到IP67/IP68甚至更高防水等级；

透气：空气和水蒸气可以通过，壳体内外压差能被快速平衡；

泄压：入水时内部气体有通道排出，不会顶推密封圈和麦克风振膜；

防尘防泥：泥点、沙尘、雨水无法进入，同时避免内部冷凝起雾。

简单说，它相当于给运动相机装了一个“呼吸通道”，让相机在涉水、潜水、雨水、泥点环境中都能保持压力平衡。

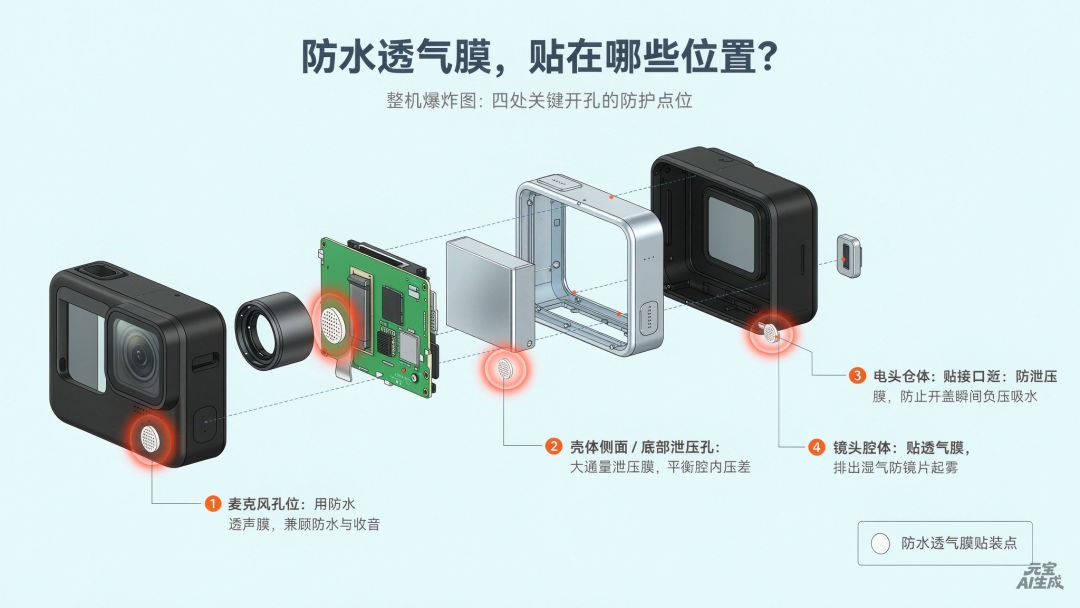

三、微尔斯防水透气膜在运动相机上的典型应用位置

在实际结构设计中，防水透气膜通常不会随便贴，而是放在压力变化最敏感、又最容易进水的位置。常见应用点包括：

麦克风孔位

麦克风需要透声，但又不能进水。防水透气膜可以在保证声音透过的同时，防止水压直接冲击振膜。

壳体侧面或底部

作为主要泄压通道，平衡入水时的内外压差，减少密封圈负担。

电池仓/接口盖附近

这些位置密封面大，压差影响明显，增加透气膜可以降低密封失效风险。

镜头腔体

防止镜头内部起雾，同时避免温度变化导致腔体压力反复冲击密封结构。

需要注意的是，透气膜的安装方式很关键。焊接和粘贴是两种主流工艺，前者一致性更好，后者更适合后装或小批量结构。具体选型要看壳体材料、膜材透气量、防水等级和装配工艺。

四、设计时容易踩的三个坑

坑一：只关注防水等级，忽略透气量

透气量太小，压差平衡慢，入水瞬间仍然会顶密封圈。选型时要结合壳体容积和最大下潜深度计算。

坑二：透气膜贴在死腔里

如果膜后面是封闭腔体，空气无法流通，泄压效果会大打折扣。膜的位置要保证气体能顺畅到达壳体内部。

坑三：忽略膜本身的机械防护

防水透气膜很薄，泥点、沙粒长期冲刷可能造成堵塞或破损。必要时需要加防尘网或迷宫结构。

五、最后：运动相机防水，从“封死”走向“平衡”

运动相机防水结构设计，正在从“把壳体做到IP67/IP68全密封”升级为“密封 + 泄压透气”的组合方案。

全密封能挡住静态水，但挡不住动态压差。入水时外壳受压，内部气体顶推密封圈与麦克风振膜，长期顶压会让密封提前老化，甚至瞬间进水。

而在机身开一个小孔，焊接或粘贴微尔斯防水透气膜，就能让壳体既防水、又泄压透气，从根本上缓解压差对密封结构的破坏。

如果你正在做运动相机、穿戴相机、水下设备的结构设计，不妨重新思考一个问题：

你要的到底是“封死”，还是“防水且能呼吸”？

答案，可能就藏在那层薄薄的防水透气膜里。
