IO‑Link传感器网络化升级改造 实现MES与PLC并行访问保障产线控制安全应用案例

一、项目背景与通讯痛点

某汽车零部件加工工厂，冲压、装配工位大量使用IO‑Link协议智能传感器，包含IO‑Link接近开关、温度传感器、压力传感器。原有方案采用IO‑Link主站模块接入PLC，传感器全部过程数据、设备参数、故障事件仅能在PLC内部访问。

工厂MES生产管理系统需要直接读取传感器原始过程数据、设备型号、供应商信息、运行故障事件，用于生产数据分析、设备预测性维护。传统架构下MES无法直接访问IO‑Link从站设备，必须通过PLC做数据中转，需要在PLC内编写大量数据转发程序，PLC程序改动量大，后期新增IO‑Link传感器时需要重新修改PLC逻辑，开发周期长，调试维护成本高。

项目需求：不修改现有PLC控制逻辑，把IO‑Link总线数据转为TCP协议，MES系统直接通过TCP访问IO‑Link从站，读取过程数据、设备基础信息、故障事件记录。

二、现场工况与改造需求

现场共8路IO‑Link传感器，需要兼容多路IO‑Link从站同时接入；

MES上位系统通过TCP协议直接读写IO‑Link设备，无需PLC中转；

可读取端口基础信息：设备名称、厂商ID、设备ID、IO‑Link 版本、通讯速率；

读取输入过程数据、输出过程数据，支持读写Service data参数，远程配置传感器参数；

采集端口故障事件，保存最多32条历史事件，用于设备故障追溯；

保留原有IO‑Link通讯，不干涉工位PLC设备安全控制逻辑。

三、系统整体解决方案

选用IO‑Link转TCP网关设备，网关8个通道分别对接工位IO‑Link各类传感器；网关向上提供TCP网络接口，对接工厂MES服务器。

网关工作模式：通道配置为IO‑Link工作模式，MES作为TCP客户端，按照手册自定义帧格式和网关交互。通过不同索引、子索引实现各类操作：

索引0读取端口基础信息，获取传感器名称、供应商ID、设备ID；

索引5读取传感器输入过程数据，获取检测实时数值；

索引7/8读写Service data，远程修改传感器阈值、输出模式；

索引9‑41读取事件数量与事件内容，抓取传感器断线、通讯异常等故障记录。

原有传感器IO‑Link信号不受网关影响，PLC依旧可以正常采集传感器信号完成设备逻辑控制，实现PLC与MES两套系统并行访问IO‑Link设备。

四、现场调试与功能实现

将8台IO‑Link传感器分别接入网关通道，配置各通道工作模式为IO‑Link模式；

MES软件按照协议帧头0x81、0xC0封装TCP报文，通过索引0读取端口基础信息，校验设备名称、厂商ID读取正确；

使用索引5循环读取输入过程数据，实时获取传感器检测数据；

通过索引7、8读写Service data，远程修改传感器检测阈值，验证参数下发生效；

模拟传感器断线故障，网关捕获事件，索引9查询事件数量，索引10‑41读取事件报文，MES解析故障代码完成报警；

长时间连续运行，确认TCP通讯稳定，故障事件循环保存最多32条，溢出自动覆盖旧事件。

五、项目应用成效与价值总结

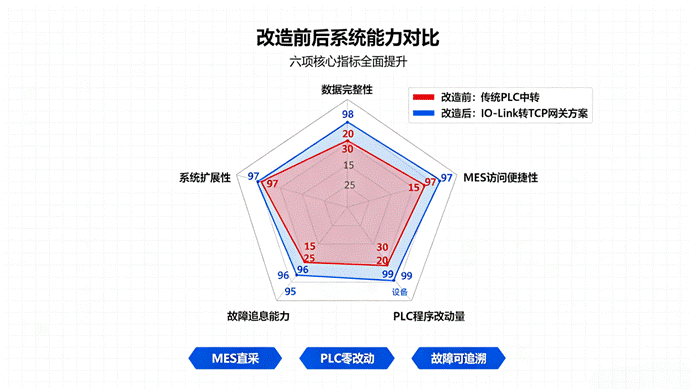

通过IO‑Link转TCP网关，MES系统绕开PLC直接获取IO‑Link传感器全部数据，无需编写大量PLC转发程序，缩短产线数字化改造周期。既保留PLC对产线设备安全控制，又向上给MES提供完整传感器数据、参数、故障事件，实现传感器参数远程配置、故障事件追溯，助力汽车零部件产线预测性维护。适合汽车制造、3C装配等大量IO‑Link传感器需要对接上位MES的场景。
