【ESP32-S3系列】AD35-S3（AI红色桌宠）上手指南

AD35-S3 是深圳市启明云端有限公司推出的基于 ESP32-S3-WROOM-1 的新一代桌宠，有丰富的外设接口外，适用于 AIoT 领域 的多种应用场景，例如唤醒词检测和语音命令识别、智能家居、智能家电、智能控制面板、智能扬声器等。

特性

1

CPU和片上存储器

内置 ESP32-S3 系列芯片，Xtensa 双核 32 位 LX7 微处理器 (支持单精度浮点运算单元)，支持 高达 240 MHz 的时钟频率 。

384 KB ROM

512 KB SRAM

16 KB RTC SRAM

8 MB PSRAM

16 MB FLASH

2

Wi-Fi

802.11 b/g/n

802.11n 模式下数据速率高达 150 Mbps

帧聚合 (TX/RX A-MPDU, TX/RX A-MSDU)

0.4 µs 保护间隔

工作信道中心频率范围：2412 ~2484MHz

3

蓝牙

低功耗蓝牙 (Bluetooth LE)：Bluetooth 5、Bluetooth mesh

速率支持 125 Kbps、500 Kbps、1 Mbps、2 Mbps

广播扩展 (Advertising Extensions)

多广播 (Multiple Advertisement Sets)

信道选择 (Channel Selection Algorithm#2)

Wi-Fi 与蓝牙共存，共用同一个天线

4

麦克风

麦克风集成了专门的预放大ASIC，以从电容式音频传感器提供高灵敏度、高信噪比输出。

4

LCD屏

全贴合3.5寸高分辨率IPS屏幕

RGB接口，分辨率：320x480

支持多触点

5

接近传感器

16bit 标准IIC接口，最高400KHz通讯速度

软件修正黑色等深色物体接近检测，无需光学结构处理。

3ms到响应速度可调 超低1uA待机耗。

6

扬声器

大音腔、高保真扬声器

集成免滤波器数字调制技术，最大程度减小脉冲输出信号的失 真和噪音

防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅 度过大所引起的输出信号削顶失真（破音），也能自适应地防止在电池应用中由电源电压下降所造成的 输出削顶，显著提高音质。

硬件规格

1

系统框图

图-1 系统框图

2

实物图

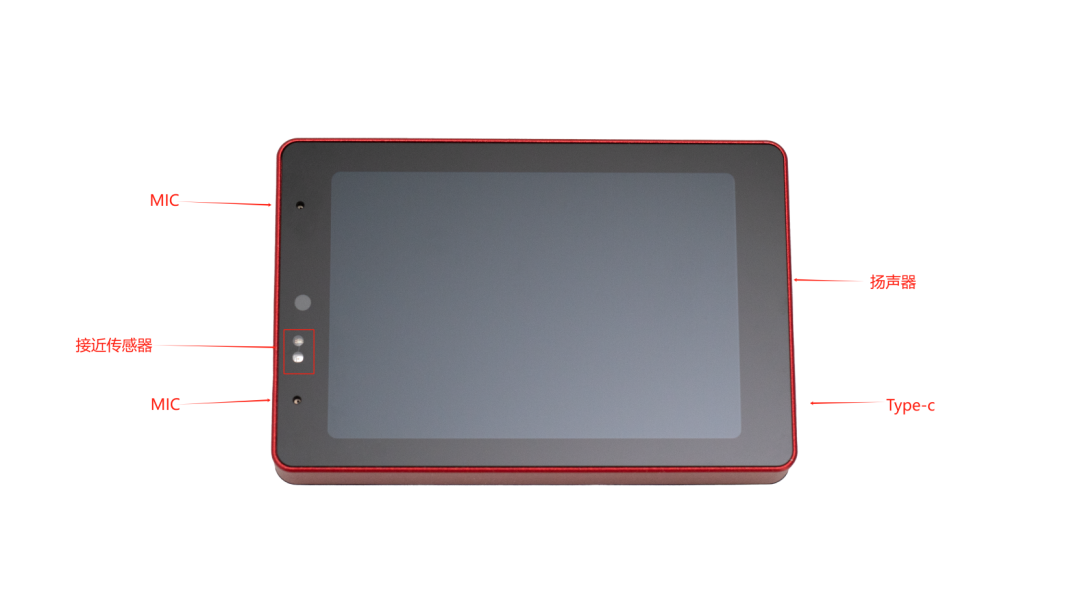

图-2 产品实物图

3

扩展接口描述

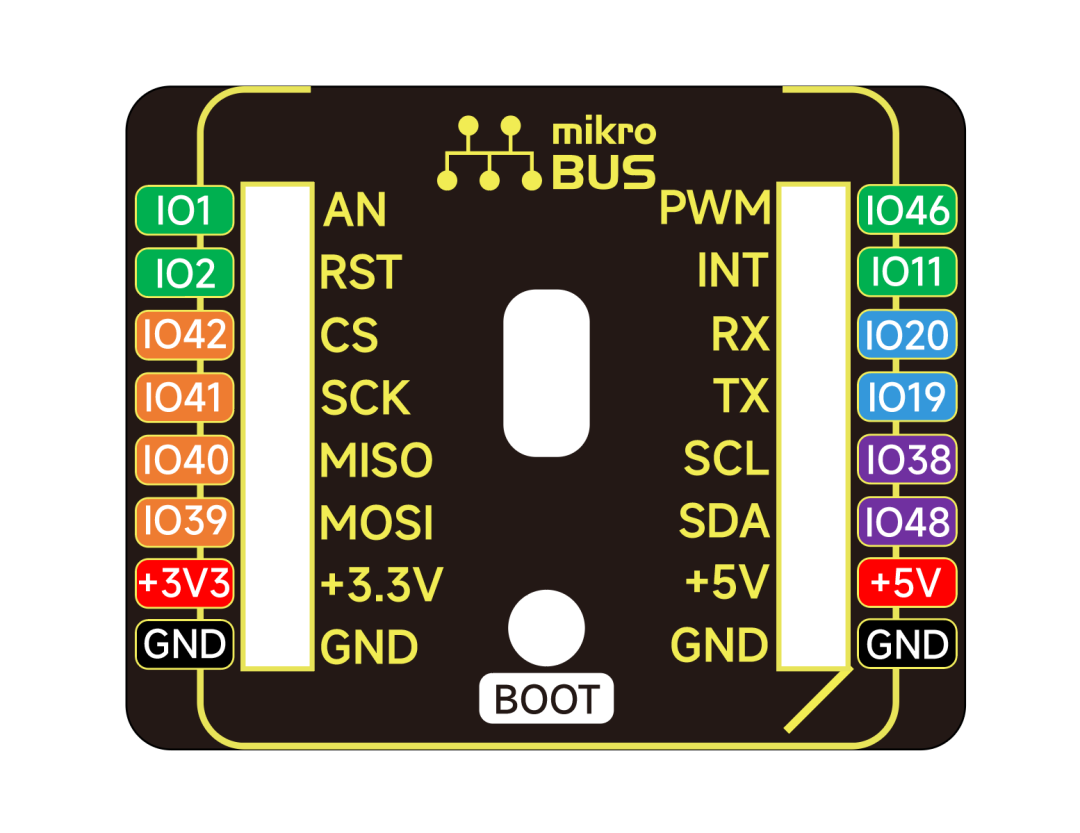

图-3 产品背部扩展接口图

注：

① 此处为USB-Type-c，支持主从切换，即可用于Arduino IDE烧录程序也可以接USB协议的摄像头等外设。

② 此处按键可切换本产品启动模式

4

电源特性

01

供电电压

供电电压5V，可选用 Type-C口或背部扩展接口5V。

02

供电模式

用户可根据需求自由选择：

1.Type-C接口：

• 底部Type-C接口；

• 背部Type-C接口；

2.背部拓展接口5V管脚。

接口说明
