IT 系统绝缘监测与支路故障定位在码头岸电中的应用科普研究

摘要

绿色智慧港口建设背景下，码头岸电作为船舶靠港清洁能源供给核心设施，供电安全直接关系船员人身安全与港口连续运营。码头岸电多采用中性点不接地 IT 配电架构，单相接地故障不会瞬时跳闸，但长期绝缘劣化易引发触电、起火隐患，传统人工分段排查方式效率低下。本文对比 TN-S 与 IT 两种岸电配电系统安全特性，系统性科普岸电绝缘监测成套设备组成、工作原理、核心技术参数与整套监测架构运行逻辑，结合港口实际工况分析绝缘在线监测 + 支路故障定位体系的安全价值，为港口电气运维、岸电工程设计人员提供技术参考。

关键词：码头岸电；IT 配电系统；绝缘监测；故障定位；港口供电安全；船舶岸电

引言

国家 “十二五” 规划明确推广码头岸电配套设施，依靠岸电替代船舶辅机燃油发电，是港口节能减排、打造绿色码头的核心举措。随着远洋船舶吨位持续提升，船舶用电负荷不断增大，岸电配电容量、供电安全标准同步升级。码头水域高盐、高潮湿环境会加速电缆、船载电气设备绝缘老化，单相接地隐患频发。若岸电采用 TN-S 接地系统，船体接地不完善时易出现船体带电触电风险；而行业推荐 IT 中性点不接地系统虽无瞬时大短路电流，但单相接地点无法自动切除，隐患长期潜伏。传统运维依靠人工断电摇表测绝缘，全港船舶、岸电回路逐一检测工作量巨大，且无法实现 24 小时实时预警。绝缘监测配套支路故障定位成套装置可在线实时监测全回路对地绝缘电阻，绝缘下降时主动报警并精准锁定故障支路，大幅降低港口运维人力消耗，从源头规避触电、电气火灾事故。

1 码头岸电两类配电系统安全特性对比

1.1 TN-S 接地系统供电短板

TN-S 系统零线与地线完全分离，若船舶金属船体未可靠连接岸电专用接地极，船舶电网发生单相接地时，接地回路阻抗大，船体、岸电箱体将携带危险对地电压，岸上作业人员触碰船体存在触电风险；即便船体完成接地，单相短路故障会直接触发断路器跳闸，中断船舶供电，影响船上设备持续运行。

1.2 IT 不接地系统安全优势与管控需求

IT 系统中性点不接地，单相接地故障对地泄漏电流极小，人员触碰船体不会发生电击伤害，供电无需立刻中断，保障船舶基础用电连续。但系统存在致命隐患：若第一处单相接地未及时处理，第二相再发生接地将形成相间短路，引发跳闸、设备烧毁。因此 IT 系统必须配套绝缘在线监测装置，实时捕捉绝缘衰减、单点接地故障，在二次短路发生前完成故障排查，这也是码头岸电行业优先选用 IT 系统并强制配套绝缘监测设备的核心原因。

2 岸电绝缘监测成套硬件组成

整套绝缘监测及故障定位系统由四类核心设备串联组网，各司其职形成 “监测 - 信号注入 - 支路定位 - 信号采集” 完整闭环，设备实物如下：

AIM-T500L绝缘监测仪

ASG200信号发生器

AIL200-12定位仪

AKH-0.66L互感器

2.1 AIM-T500L 绝缘监测主机

整套系统核心控制单元，采用微控制器数字化架构，安装于岸电总配电房。核心作用为 24 小时不间断采集 IT 系统整体对地绝缘电阻，实时判断绝缘健康状态；绝缘电阻低于设定阈值时，触发声光、继电器双重报警，同步记录故障发生时间、绝缘数值。设备自带硬件自检、PE 接地线断线监测功能，支持 RS485 Modbus 标准通讯，可将绝缘数据、告警信息上传港口动环监控平台。适用 0~690V 交流、0~800V 直流 IT 系统，适配绝大多数船舶岸电电压等级。

2.2 ASG200 测试信号发生器

当监测主机判定系统存在接地故障后，自动启动信号发生器，向三相回路注入专用低频定位测试信号，标记故障相线，为后端支路定位设备提供识别信号源，是实现精准分路排查的关键配套单元。

2.3 AIL200-12 绝缘故障定位仪

支路信号识别终端，配合专用漏电流互感器采集 ASG200 注入的测试信号，精准识别发生绝缘故障的供电支路。单台定位仪最多覆盖 12 条岸电出线回路，单套 IT 系统最多扩容 90 台，可同时监测 1080 条支路，满足大型多泊位港口岸电集群监测需求。

2.4 AKH-0.66L 开合式漏电流互感器

安装于每条岸电出线柜内，采集回路测试信号，变比固定 1000:1，提供圆形、矩形多种孔径规格，适配不同截面岸电电缆，无需切断线缆即可拆装改造，适配存量码头岸电改造项目。

3 成套设备核心功能科普

3.1 全域绝缘实时监测

AIM-T500L 持续采集系统对地绝缘电阻，测量区间 1kΩ~10MΩ，可自定义 10kΩ~10MΩ 预警、报警阈值；设备兼容最大 500μF 系统分布电容，适配码头长距离岸电电缆大电容工况，绝缘变化响应速度小于 5 秒，能快速捕捉潮湿环境下绝缘缓慢劣化趋势。

3.2 分级告警与故障溯源记录

设置预警、报警两级提醒机制，液晶面板、面板指示灯、继电器干接点同步输出告警信号；本地存储 20 条完整故障日志，记录故障类型、绝缘阻值、精确发生时间，运维人员可调取历史数据，分析码头季节性绝缘老化规律。

3.3 全支路精准故障定位

故障发生后，信号发生器注入标记信号，各支路互感器采集信号送入定位仪，屏幕直接显示故障回路编号，无需运维人员逐段断电摇测，故障定位效率提升 90% 以上。

3.4 标准化远程通讯与集成

监测主机搭载 RS485、CAN 双通讯接口，Modbus-RTU 通用工业协议，可无缝接入港口能耗、配电综合监控平台，实现远程查看绝缘数据、远程读取故障记录，码头中控室即可掌握所有泊位岸电绝缘状态。

3.5 全工况环境适配

设备工作温度区间 - 10℃~+65℃，湿度≤95% 无凝露，满足港口露天配电房、高盐雾潮湿特殊环境，电磁兼容符合 IEC61326 标准，抵御码头变频器、船舶大功率设备电磁干扰。

4 码头岸电绝缘监测整体系统架构

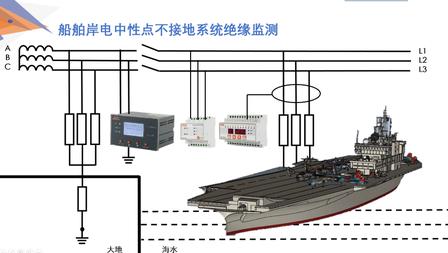

整套设备在船舶岸电 IT 配电系统中的组网逻辑如下图：

岸电绝缘监测系统原理图

系统运行分为两种工况：

船舶未靠港，岸电空载运行：AIM-T500L 独立监测岸电母线整体绝缘，若某泊位出线电缆绝缘破损，整套定位装置可直接锁定故障岸电箱支路，提前维修，避免船舶接电后出现隐患。

船舶接入岸电运行：船载自带绝缘监测装置自动退出，由岸电侧 AIM-T500L 统一监测包含船载电网在内的整套系统；主机发出故障告警后，通过定位仪区分故障来自岸电电缆还是船舶内部回路，分别交由码头电工、船员分段检修。

整套架构实现岸电母线、泊位出线、船舶电网三段绝缘一体化在线管控，打通港口 - 船舶供电安全监测链路。

5 成套系统在码头岸电的应用价值

5.1 人身安全防护价值

IT 系统单相接地无大短路电流，但船体长期带电存在隐蔽触电风险；在线监测装置第一时间识别绝缘破损，提前处置，杜绝船员、码头工作人员触碰船体、岸电箱触电事故，满足《码头船舶岸电设施工程技术标准》安全强制要求。

5.2 连续供电保障价值

传统故障排查需要全线断电，影响船舶制冷、通风、导航设备运行；本系统可带电定位故障支路，仅隔离故障回路，其余泊位岸电正常供电，大幅降低停电带来的运营损失。

5.3 运维降本增效价值

取消定期全线路断电摇表巡检工作，24 小时自动在线监测，故障自动定位支路，减少运维人员外勤、登高、下水检测工作量，降低港口电气运维人力成本。

5.4 火灾风险防控价值

电缆绝缘持续劣化会产生漏电发热，长期易引燃线缆护套、船舱可燃物；实时绝缘监测可在绝缘轻微下降阶段发出预警，提前更换老化电缆，从源头遏制电气火灾。

6 总结

码头水域高湿、高盐雾环境加速岸电及船舶电气绝缘老化，IT 不接地配电系统虽具备基础安全优势，但必须配套绝缘监测与支路故障定位成套装置实现全天候隐患管控。以 AIM-T500L 监测主机、ASG200 信号发生器、AIL200-12 定位仪、专用漏电流互感器构成的一体化监测系统，实现绝缘实时测量、故障精准分路定位、远程集中监控，解决传统人工绝缘检测滞后、效率低、需断电的痛点，同时契合绿色智慧港口安全供电建设标准，为内河、沿海各类码头岸电系统提供标准化安全监测解决方案。未来随着智慧港口数字化升级，绝缘监测数据将与岸电计费、负荷监测系统深度融合，实现港口供电全维度智能管控。
