场效应管失效分析：X-Ray查不出的银胶短路案例复盘

某客户的场效应管（MOSFET）在装机后出现0KM功能故障——产品出厂即失效，电性能表现为短路。外观检查正常，X-Ray正侧面检查也未见明显异常，电性表现与EOS（Electrical OverStress，电过应力）几乎完全一致。

真正的失效原因，是一种极其隐蔽的缺陷：银胶粘面短路。

广东省华南检测技术有限公司（CNAS、CMA认可实验室）通过机械开封结合EDS成分分析，最终锁定了这一"隐形杀手"。本文完整复盘分析全过程，并梳理出场效应管短路类失效的排查思路，供各位工程师参考。

一、场效应管为什么会失效？先了解常见失效模式

场效应管作为电源、驱动、保护电路中的核心器件，其失效通常可归为以下几类：

1、EOS/ESD损伤：过压、过流或静电导致芯片内部熔丝、击穿通道，是比较常见的失效类型；

2、芯片缺陷：晶圆制造环节带来的结构缺陷、钝化层针孔等；

3、封装工艺缺陷：引线键合不良、键合丝塌丝、银胶溢出/粘面等；

4、应用环境问题：过温、浪涌、长期电迁移等。

本案的难点正在于此：银胶粘面造成的产品短路，通过X-Ray极难察觉，其电性表现与EOS几乎没有区别。 如果采用常规化学开封分析，银胶异物容易被腐蚀去除，真正的失效原因将永远丢失。机械开封，是破解这类失效的比较好的选择。

二、案例背景：0KM功能故障

客户送测一只场效应管，丝印显示型号代码W929、批次号983255，装机后出现功能故障（0KM失效），委托华南检测分析失效原因。

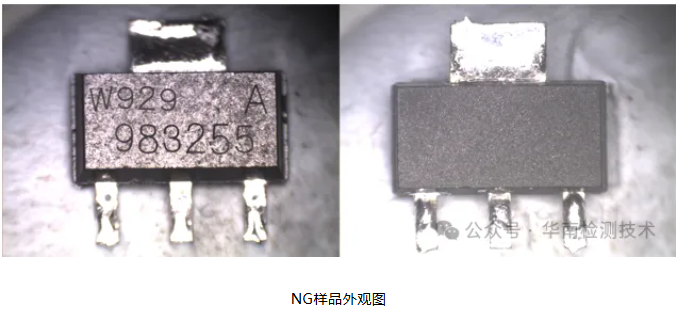

1. 外观检查

对样品进行光学放大检查，丝印清晰、引脚及塑封体均未发现裂纹、烧焦、变色等明显异常。

结论：外观无异常，无法定位失效原因，需进入无损检测环节。

2. X-Ray检查

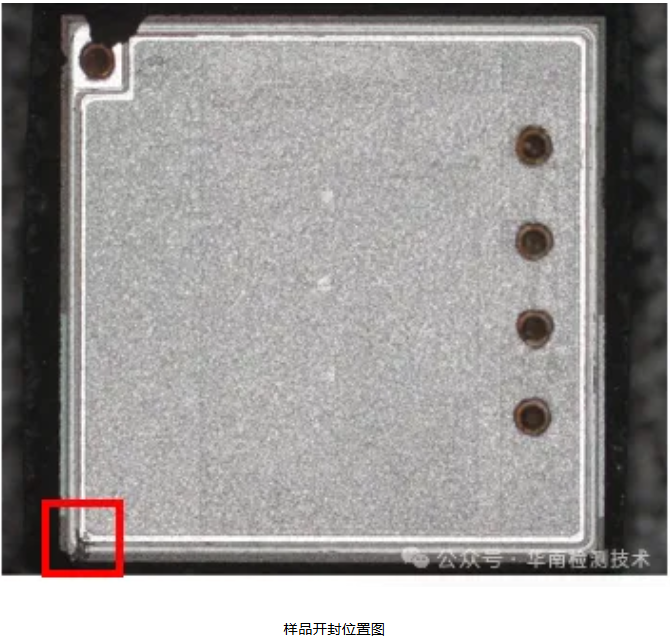

X-Ray检查正面及侧面投影时，线形结构无明显异常；但当检查角度左右、上下移动时，发现Die（芯片）面左下角存在一个异常阴影区。

结论：左下角存在可疑异物，但仅凭X-Ray无法确定其成分与性质——这正是银胶类缺陷的典型特征：量少、位置刁钻、正投影像素重叠难以分辨。

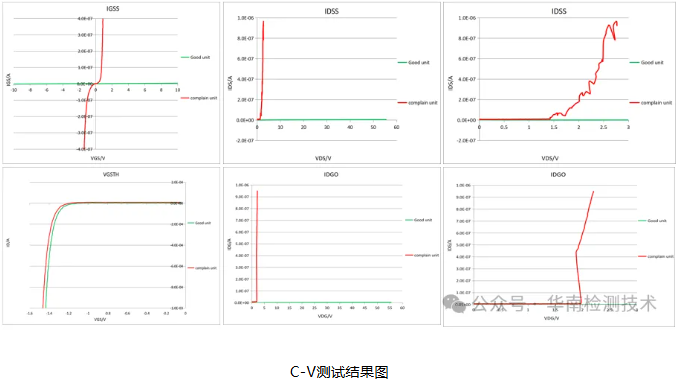

3. 电性能（C-V/I-V）分析

对样品进行电性能测试，并与良品对比：

测试项目	NG样品表现	良品表现	判定
VGSTH（阈值电压）	正常	正常	PASS
IGSS（栅极漏电流）	短路状态	正常	NG
IDSS（漏源漏电流）	短路且不稳定	正常	NG
IDGO（漏栅漏电流）	短路且不稳定	正常	NG

结论：阈值电压正常而漏电流全面异常——注意，这一特征与EOS损伤的电性表现高度相似，极易被误判为电应力损伤，这也是银胶粘面短路"防不胜防"的原因。

三、机械开封：真相浮出水面

由于化学开封存在破坏/溶解异物的风险，本案采用机械开封，逐层去除塑封料（EMC），完整保留失效现场。

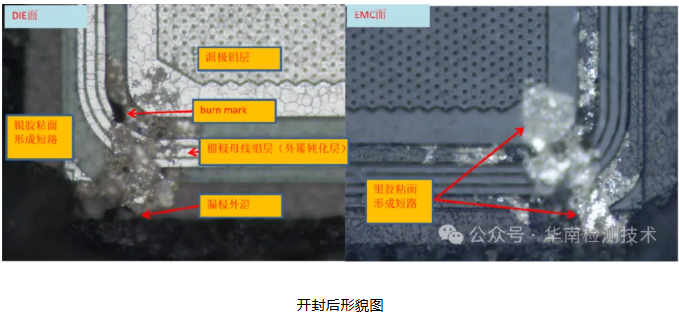

开封后，在光学显微镜下观察到决定性证据：

1、Die表面左下角存在异物，位置与X-Ray阴影区完全对应；

2、EMC层对应位置同样粘附有异物；

3、异物从源极铝层，连贯覆盖至栅极母线铝层（外覆钝化层），一直延伸到漏极边缘；

4、该区域同时观察到burn mark（烧蚀痕迹）。

由于栅极母线和漏极与异物之间隔着一层Si₃N₄钝化层，栅极未形成直接短路，这也解释了为何VGSTH保持正常，而漏源之间呈不稳定漏电状态。

关键推论：产线终端测试为脉冲测试，加电时间短、电压低，缺陷区域未被完全触发导通，因此不良品能通过终端测试流出产线，最终在客户实际应用中持续通电而失效——这就是典型的0KM逃逸。

四、EDS成分分析：锁定银胶

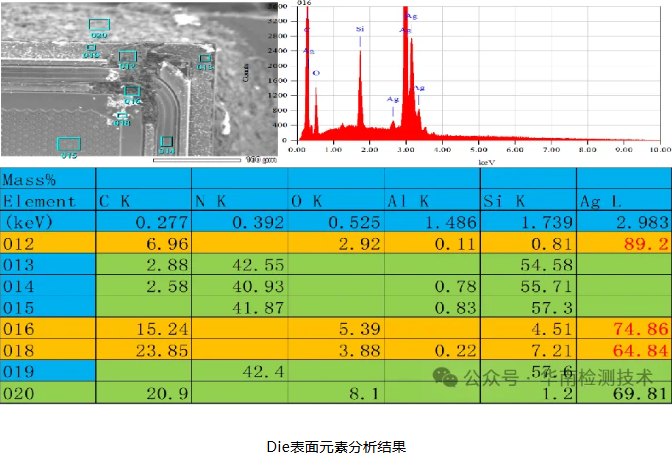

对Die表面异物及EMC面异物分别进行EDS（能谱）成分分析：

1、Die面异物：Ag含量64.84%~89.2%；

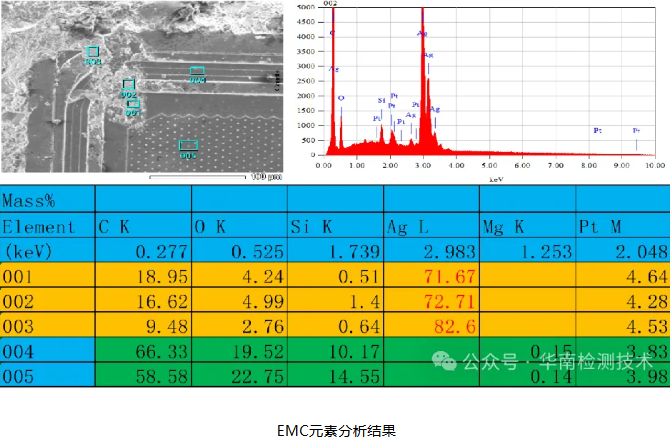

2、EMC面异物：Ag含量71.67%~82.6%；

3、两面异物的主要成分（Ag为主体，含C、O及少量Si）与Die Bond工序所用银胶（导电银胶）成分完全一致。

结论：异物为银胶，且在Die面和塑封料两面均粘附，说明银胶在装片工序已溢出/粘附到芯片表面，属于封装工艺缺陷。

五、失效机理：银胶如何造成漏源短路

综合以上证据链，完整的失效链如下：

1、装片（Die Bond）工序中，银胶溢出并粘附到芯片表面左下角；

2、银胶从源极铝层连贯延伸至栅极母线及漏极边缘区域；

3、在长期通电的客户应用中，银胶（含Ag的导电物质）使漏极与源极之间形成不稳定的低阻漏电通道；

4、栅极电位跟随漏极电压抬升，漏源之间呈低电阻导通，表现为间歇性短路；

5、漏电流发热引发局部烧蚀（burn mark），最终演变为持续性功能失效。

本案核心启示：银胶粘面短路与EOS在电性上"几乎无区别"，X-Ray难以识别，常规化学开封会毁掉证据——只有通过机械开封保留原始失效现场，再用EDS确认成分，才能一击命中。

华南检测：https://www.gdhnjc.com/

六、工程师排查指南：遇到MOSFET短路，建议这样做

结合本案经验，如果您遇到类似的场效应管失效，建议按以下思路排查或送检：

第一步：排除外观与无损检测

外观检查 → X-Ray多角度透射（注意变换投照角度，重点观察Die边缘及引线区域阴影）。

第二步：电性特征比对

若VGSTH正常、IDSS/IGSS/IDGO异常：优先考虑漏源间异物短路，其次才是EOS；

若各参数全面恶化（含VGSTH漂移）：倾向EOS/ESD或栅氧损伤。

第三步：慎选开封方式

怀疑银胶、异物类缺陷 → 必须机械开封，化学开封会溶解去除异物，造成无法复盘的证据灭失；

仅怀疑键合/芯片内部结构问题 → 可考虑化学开封提高效率。

第四步：成分确认

开封后对可疑异物做EDS成分分析，与银胶、焊料、塑封料等标准成分比对，一锤定音。

如您在排查中遇到瓶颈，可将样品交由第三方实验室进行完整失效分析。广东省华南检测技术有限公司为CNAS、CMA认可实验室，可一站式完成外观检查、X-Ray无损检测、电性能验证、机械/化学开封、SEM&EDS成分分析及可靠性测试，帮您快速锁定失效根因、厘清责任边界。

七、常见问题（FAQ）

Q1：场效应管短路就一定是EOS（电过应力）造成的吗？

不一定。本案证明，银胶粘面等封装工艺缺陷同样可以造成漏源短路，且电性表现与EOS几乎无区别。需要结合X-Ray多角度检查和开封后的物理证据综合判断。

Q2：X-Ray能查出银胶短路吗？

很难。极少量银胶在常规正面/侧面投影中与正常结构重叠，几乎不可见。本案也是在变换检查角度后才捕捉到左下角异常阴影，且无法仅凭X-Ray判定异物成分。

Q3：为什么不良品能通过出厂测试，到客户端才失效？

产线终端测试多为脉冲式短时加电，缺陷区域未被完全触发；而客户应用环境是长时间持续通电，漏电流逐步发展最终失效。这类失效即"0KM/早期失效"，具有强隐蔽性。

Q4：化学开封和机械开封怎么选？

怀疑银胶溢出、异物粘附、键合丝异常位置等问题时选机械开封，能完整保留失效现场；仅需观察芯片内部结构时可选化学开封。不确定时建议先机械开封，证据保留优先。

Q5：失效分析一般需要多长时间？

常规流程（外观→X-Ray→电测→开封→成分分析）通常在数个工作日内完成，复杂案例视分析深度而定，可联系实验室评估。

Q6：送检需要提供什么信息？

建议提供：失效现象描述（如"0KM短路"）、应用电路条件、失效比例、良/坏品对照样品（如有），信息越完整，分析方向越精准。

关于广东省华南检测技术有限公司

华南检测坐落于东莞市大岭山镇，毗邻松山湖高新技术产业开发区，是具备CNAS、CMA资质的第三方检测实验室，专注于汽车电子、消费电子等领域的可靠性检测服务，服务对象涵盖半导体、电子元器件、纳米材料、通讯、新能源、汽车、航空航天、教育及科研等领域。

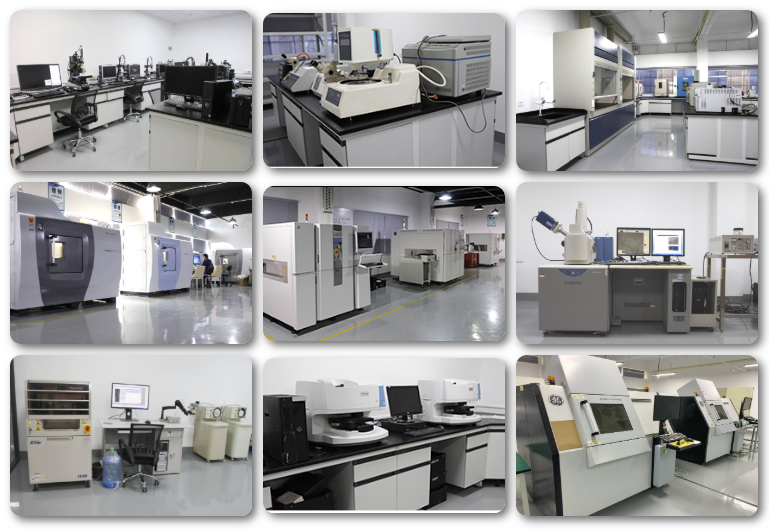

实验室配备业界进口测试设备，基于元器件失效机理，提供可靠性测试、失效分析与功能性能验证一站式服务，具备可靠性测试标准解读能力、测试方案设计能力及工装治具开发能力，并以大规模测试数据库与快速响应机制支撑客户研发与品质改善。
