EPSON六轴IMU传感器高精度惯导模组M-G370/M-G552 IP67防水

什么是惯性测量单元 (IMU)？

惯性测量单元（IMU）是测量三个运动轴上的角速度和线性加速度的设备。它们配备了三轴角速度（陀螺仪）传感器、三轴线性加速度传感器和温度传感器，用于测量三维惯性运动（沿三个正交轴的平移运动和旋转运动）。它们高精度测量线性加速度和角速度，以了解并控制移动体的姿态和轨迹。

图1：IMU三轴运动检测示意图

图2：EPSON IMU产品特性概览

EPSON惯性测量单元 (IMU) 产品列表和特性

特点一：温度特性高度稳定，对位精度高

在实际环境中，由于安装板的翘曲、安装误差、振动和温度变化等各种影响，输出数据的精度会下降。爱普生的IMU配备了校正功能，可减少误差并输出高精度和高稳定性的传感数据。

校正功能：温度校正、对准校正、灵敏度校正、偏移校正

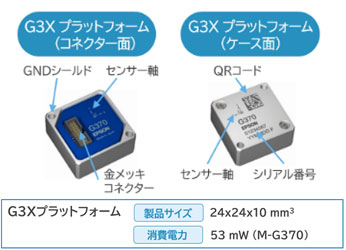

图3：G3X平台产品示意图

特点二：关于IMU性能（高稳定性）

陀螺仪传感器的稳定性对于IMU性能尤为重要，用Allan Variance（阿伦方差）表示。阿伦方差是传感器性能的指标之一，代表静止时输出的稳定性。横轴表示数据的平均时间，纵轴表示平均值除以平均时间时的方差。

角度随机游走（ARW）/偏置不稳定性：值越小，稳定性越高，性能越好。

Epson的IMU配备的陀螺仪传感器采用晶体材料制成的双T结构元件，M-G370的偏置稳定性小于1（°/h），相当于FOG（光纤陀螺仪）等昂贵陀螺仪传感器的稳定性。

特点三：采用小而轻的1英寸平台

紧凑的1英寸平台在外观和接口上都兼容，可以轻松进行性能升级。此外，由于其体积小、重量轻、功耗低，有助于客户的产品变得更小、更轻。

特点四：防水/防尘装置

M-G552系列是一款防水传感器，支持CAN和RS422接口。由于其防水防尘结构，可以在外部环境下运行，可以轻松构建需要长电缆的测量或多个传感器同步测量等复杂系统，使其兼容工业和工业系统等广泛的系统应用。

图6：M-G552PJ防水传感器产品图（IP67防护等级）
