不到3块钱的PCB贴片天线，解决“玄学”困扰

作为一项近乎玄学的科学，射频天线不能简单的线性理解，必须要借助仪器和暗室测试，才可以让天线工作在驻波比VSWR、增益Gain、效率Efficency三个指标的最佳平衡状态。

使用天线把握一个原则：

一定要找天线厂单独测试和调试，否则，不太可能工作在最佳状态。

我们定制了两款性能指标优秀，且基本可以涵盖多种PCB大板尺寸的两款SMT天线供大家选择。

今天我们就先来分享PCB贴片天线AirANT1564：

一、必知的天线常识

在正式介绍AirANT1564天线之前，先说几个跟天线相关的大白话常识。

1.1 贴片天线性能

PCB贴片天线的性能表现，不只是跟自身的尺寸和设计有关，跟PCB大板的尺寸也息息相关。所以，不同尺寸的PCB大板需要使用不同的PCB贴片天线。

1.2 天线频率范围

4G天线需要覆盖的频率范围是：

700M-960MHZ/1710M-3800MHZ

与移动/电信/联通三大运营商的4G频段的对应关系是：

低频段(<1GHz):

B5(850MHz)；

B8(900MHz)；

中频段(1GHz～3GHz):

B1(2100MHz)；

B3(1800MHz)；

B34(1900MHz)；

B39(1880-1920MHz)；

高频段(>3GHz):

B38(2570-2620MHz)；

B40(2300-2400MHz)；

B41(2496-2690MHz)；

简单补充说明如下：

频段划分依据：

低频段通常指1GHz以下，覆盖范围广、穿透性强；中频段为1-3GHz，兼顾覆盖与容量；高频段超过3GHz，带宽更大但覆盖较弱。

实际应用：

B5/B8多用于农村及深度覆盖；B1/B3/B34/B39承担城市广覆盖和容量；B38/B40/B41则常用于高密度区域或室内补充覆盖。

1.3 外壳对天线的影响

PCB贴片天线，即便在板子上表现再好，一旦放到塑料外壳内，其指标也可能受到影响（不同材质的外壳介电常数不一样，会改变电磁场分布，导致天线的谐振频率发生变化），只能在方便和性能之间取得一个相对的平衡。

如果你的产品使用的是金属外壳，那么你只有一个选择——使用外置天线。

二、AirANT1564天线特性

AirANT1564是合宙定制款PCB贴片天线，适用于尺寸较小的PCB大板。

频率范围：

700M-960MHZ/1710M-3800MHZ，可以覆盖国内全部的4G频段。

外形尺寸：

14.5*5.6*4.3mm，为产品小型化设计提供了可能。

以下是比较理想状态下的无源测试数据，请参考：

PCB大板，72*52*1.6mm；

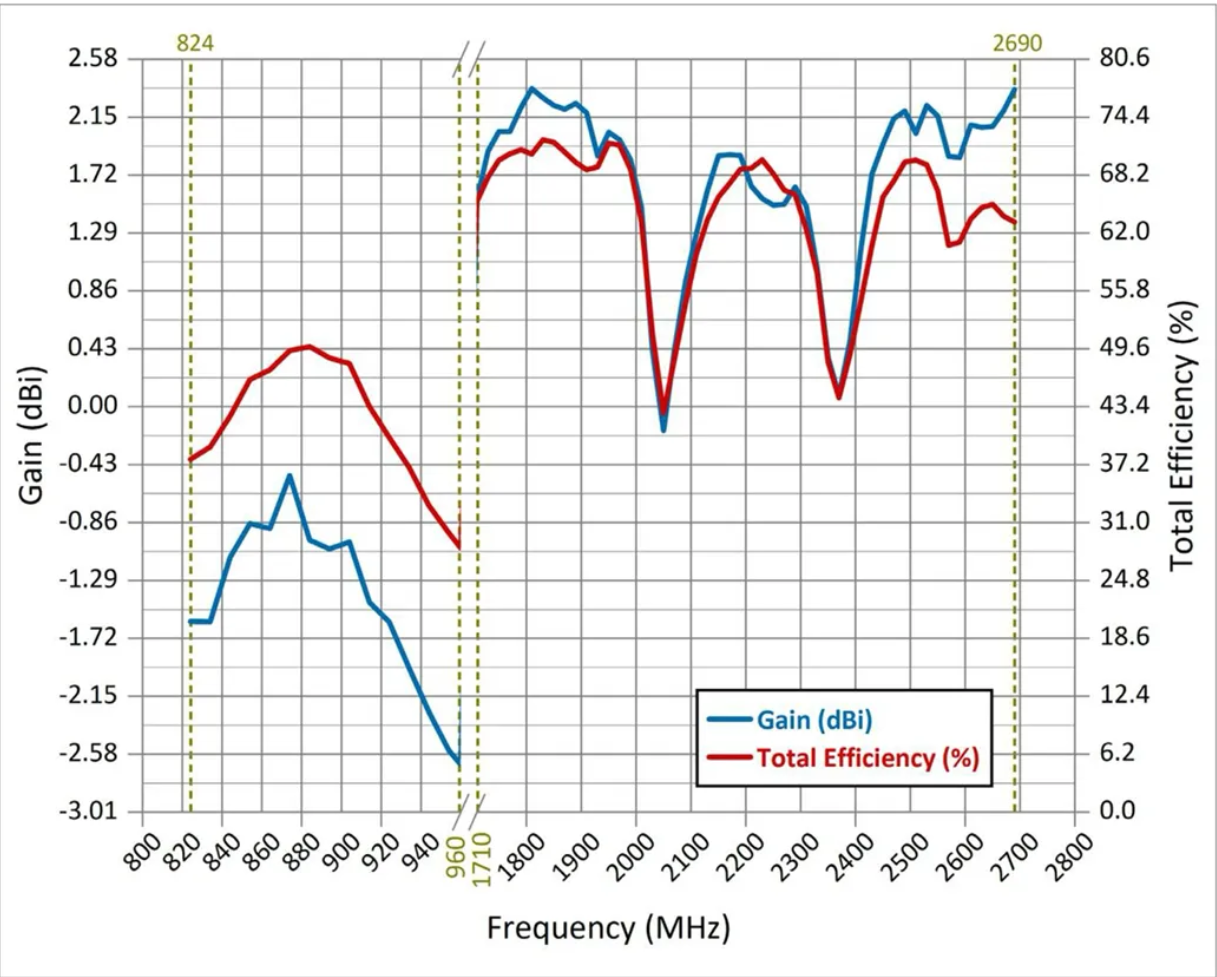

驻波比VSWR、效率Efficency、增益Gain如下：

三、AirANT1564天线参考设计

AirANT1564-A封装

为了尽可能的降低PCB贴片天线的使用难度，我们设计了三款典型的PCB封装，以方便大家的PCB布局和走线。

1）原理图：

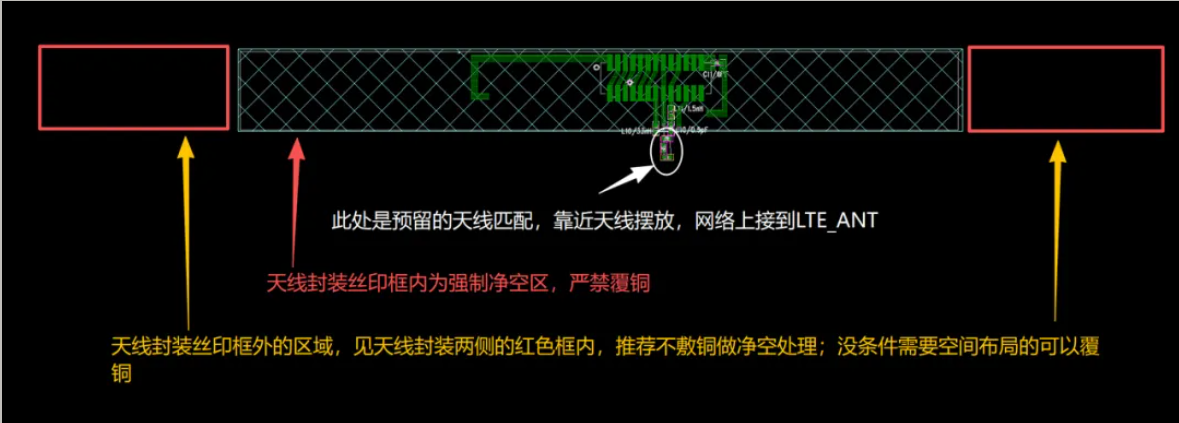

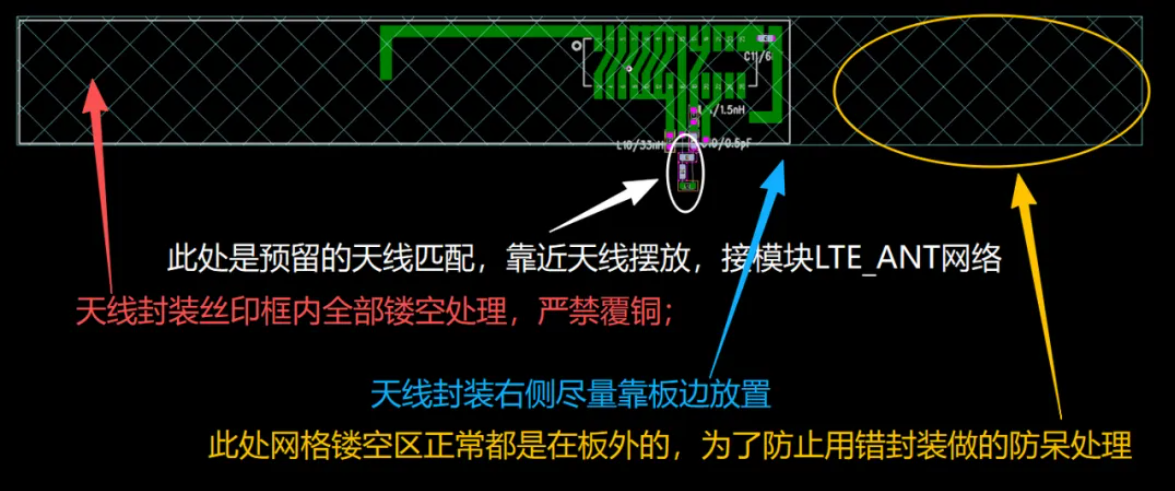

2）PCB封装：

3）应用场景一：

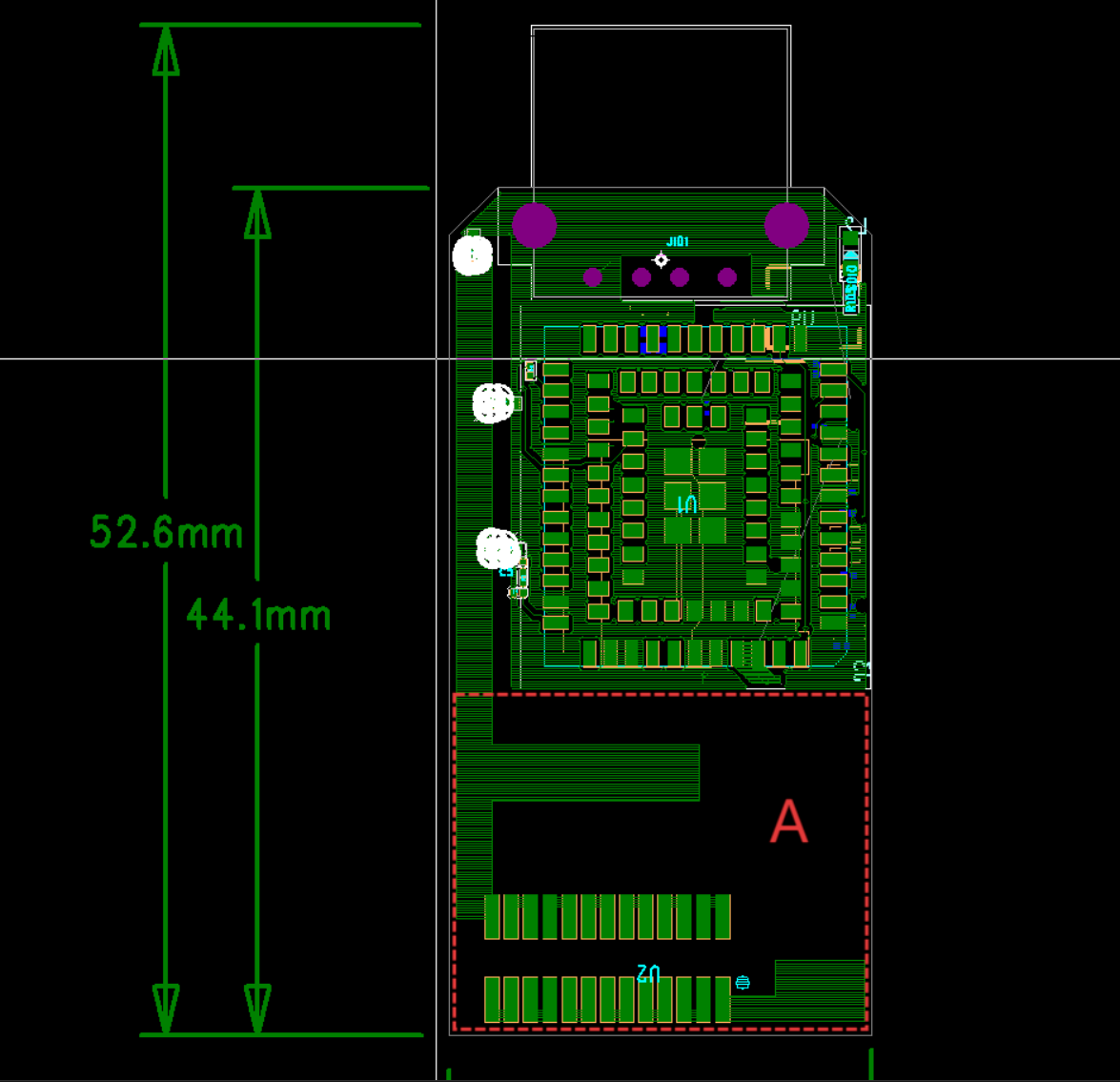

适用于细长的板子，可以配合最小宽度20mm左右的板子使用(A净空区域面积为22mm*18mm，如虚线所示)，比如定位器或者USB上网卡小板，见下图：

4）应用场景二：

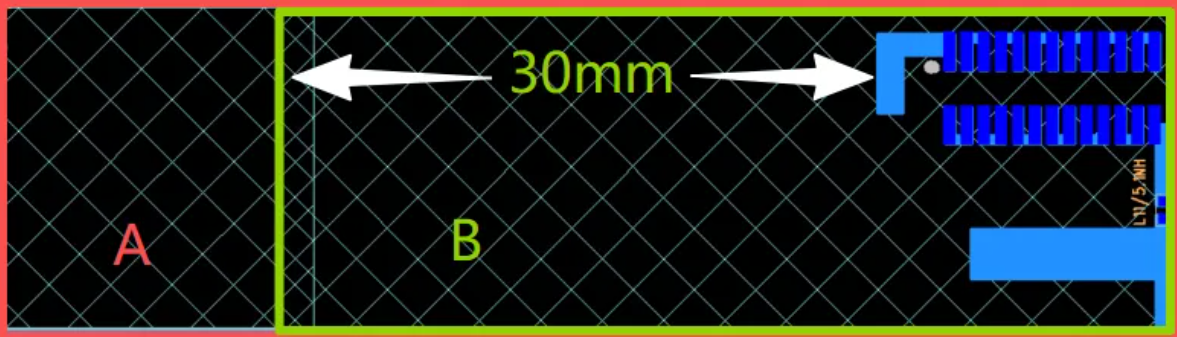

适用于天线放在板子拐角，需要的净空区大小为50*18mm；当板子实际宽度大于天线封装净空区的长度要求(50mm，图中的B区域)时，则推荐将天线净空区扩大为放置天线侧PCB大板的实际长度，如下图中的A+B区域；

如果板子实际宽度虽然大于天线封装净空区的长度要求(50mm，图中的B区域)，不建议但可以在不得不的情况下将系统所需的元器件放在A区域，但至少要保证B区域的净空。

AirANT1564-B封装

此封装主要用在天线和模块布局靠近板边的位置。

1）原理图：

2）PCB封装：

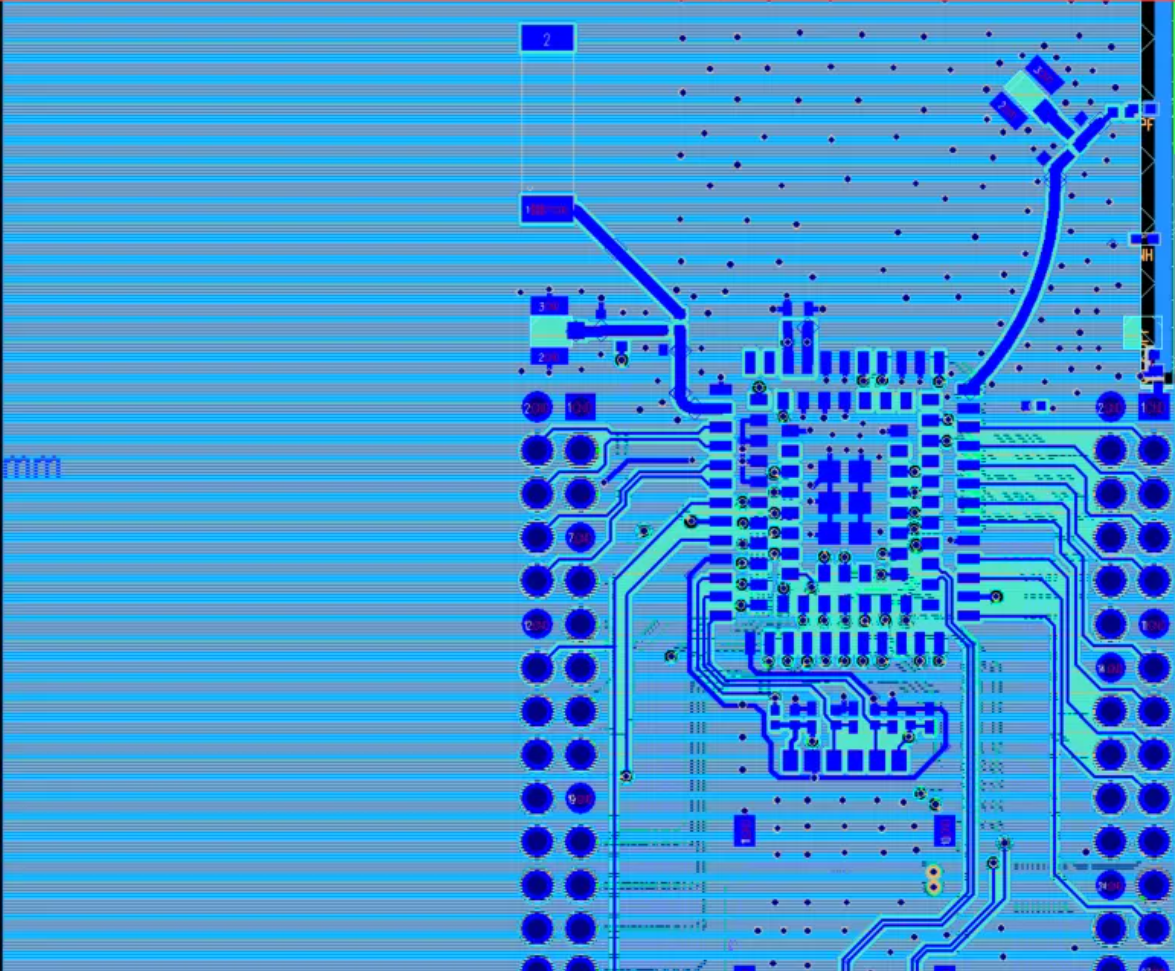

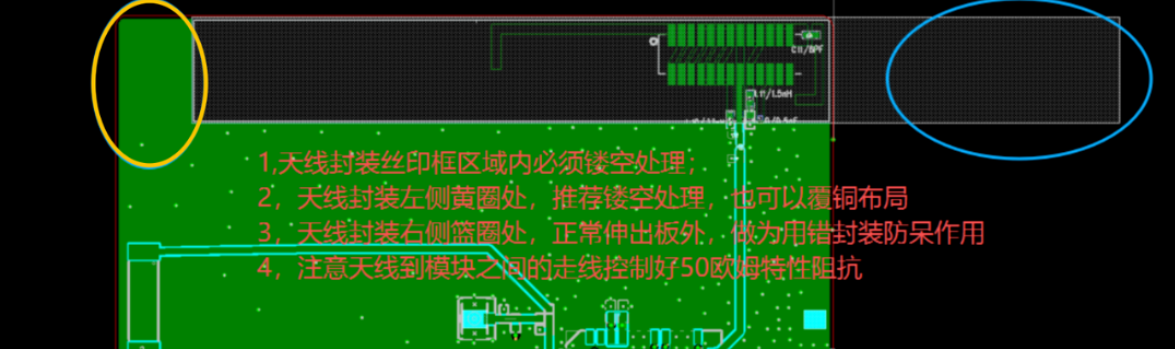

3）PCB天线区域示意图：

▼ AirANT1564_C封装

AirANT1564-C封装

此封装应用于板子尺寸比较大，天线需要靠中间位置放置的情况。

1）原理图：

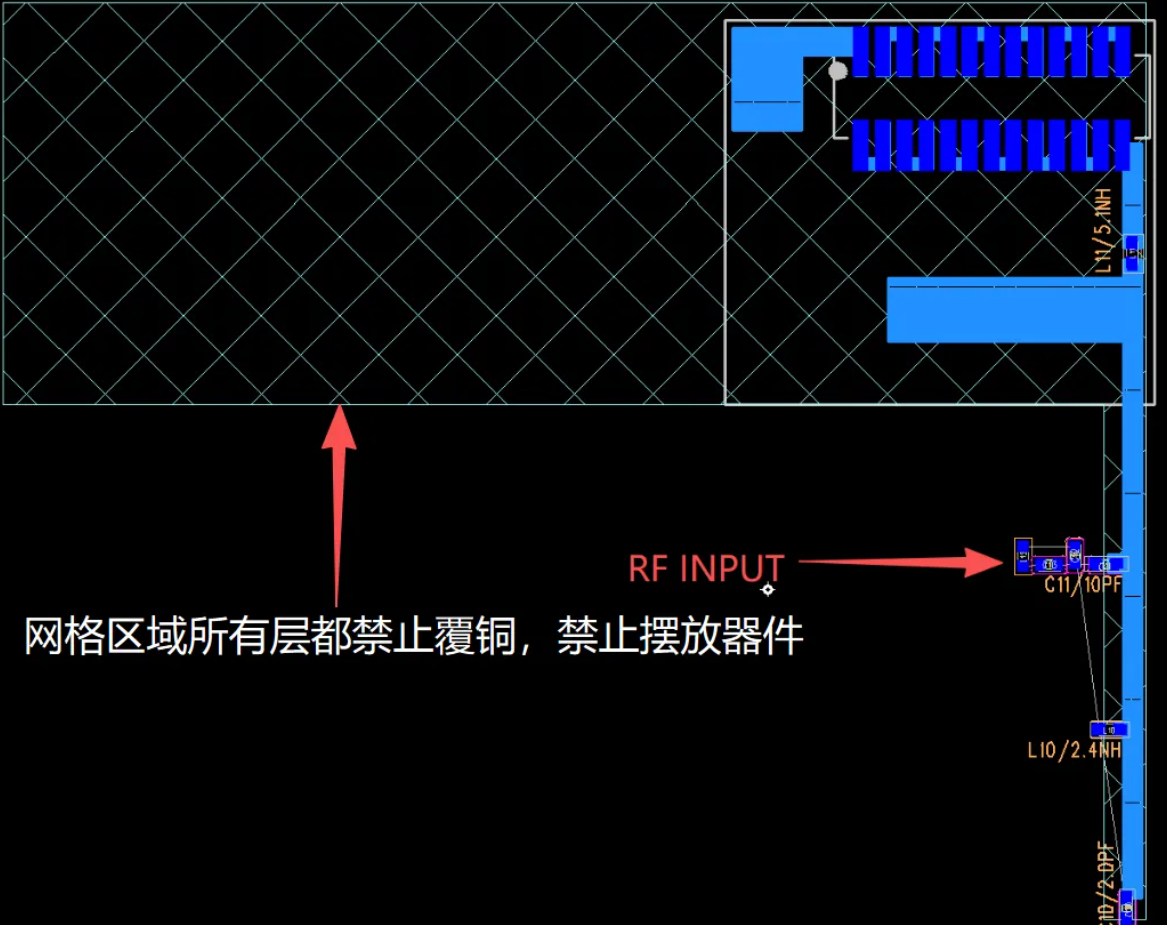

2）PCB封装：

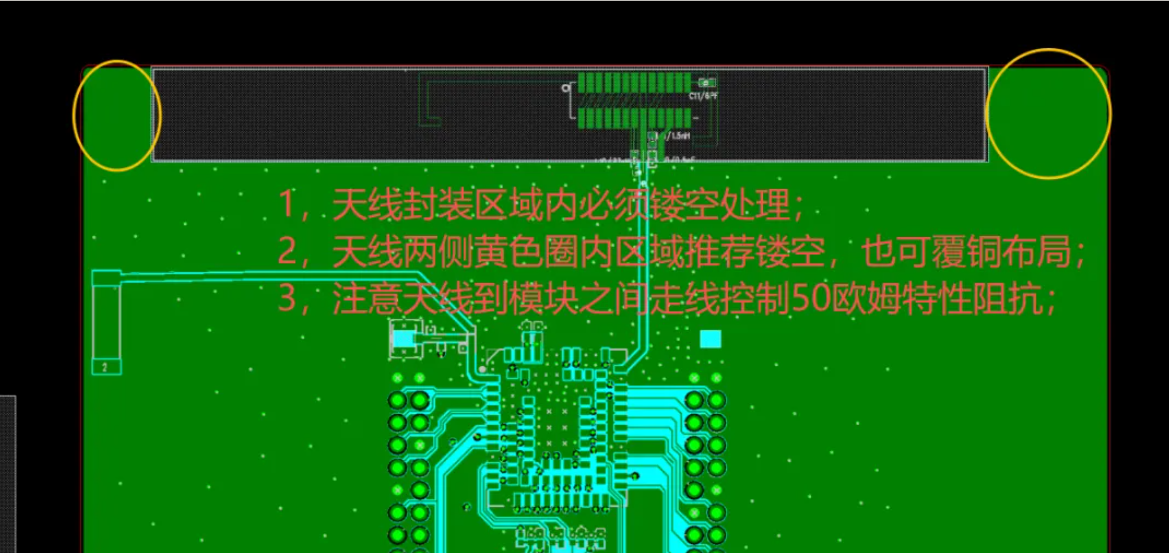

3）PCB天线区域示意图：

今天的内容就分享到这里了
