Altium Designer 26.4.1版本新功能说明

Altium Designer 26.4.1

发布时间：2026年3月19日

Altium Designer 26.4.1 离线包

15天免费试用 Altium Designer

PCB 设计改进

Z 轴间距（开放测试）

本次发布在 Constraint Manager 以及旧版 PCB Rules and Constraints Editor 对话框（在 Document View 中不可访问）中新增了 Z 轴间距设计规则。该规则属于 Electrical 类别，可用于检查不同铜层上各类图元之间的最小间距。

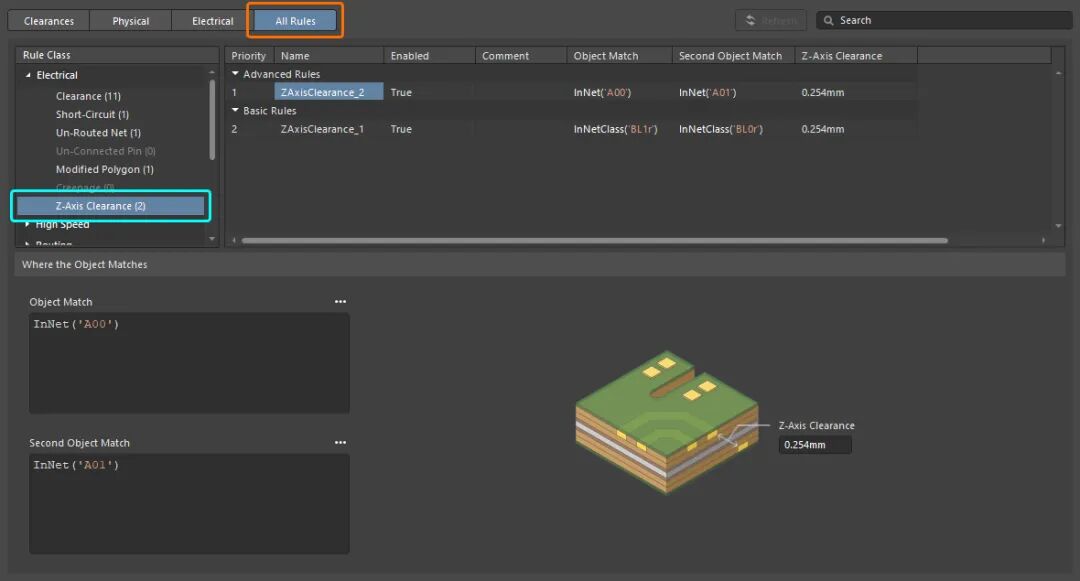

在 Constraint Manager 中，定义网络类和/或差分对之间的电气间距时（在 Clearances view 中）可以指定 Z 轴间距约束；同时也可以在从 PCB 进入 Constraint Manager 后，通过 All Rules view 添加此类型的新高级规则。

当参数集指令放置在原理图上时，你也可以为其添加此类型的规则。

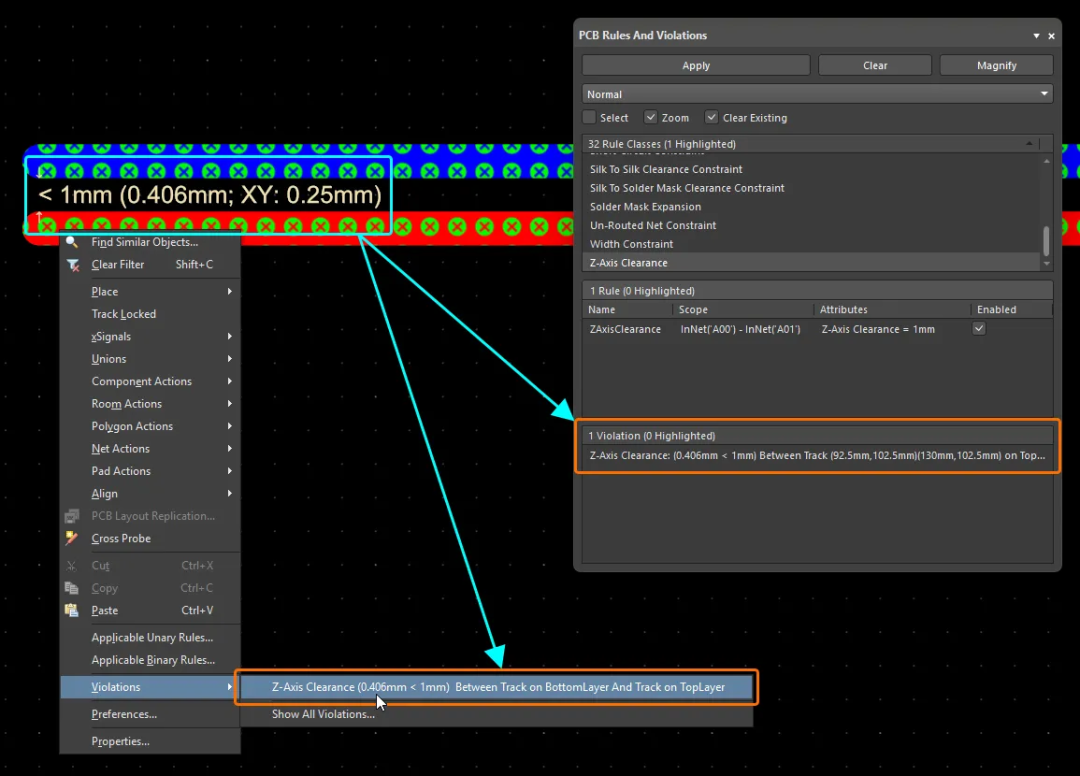

该新规则同时支持 Online DRC 和 Batch DRC（对 Batch DRC 默认启用），并支持相关的违规机制（details/overlay——两者默认也均为禁用）。当为该规则启用 Violation Details 的显示（Preferences dialog 的PCB Editor – DRC Violations Display 页面）后，PCB 设计空间中的文本将按以下格式显示：

< [RuleValue] ([Actual Z-Axis Clearance Value]; XY: [Z-Axis Clearance Projected on XY])

其中，[RuleValue] 为规则中指定的约束值；[Actual Z-Axis Clearance Value] 为不同层上图元边缘之间的最短对角距离。

在软件的其他位置，则使用以下格式：

Z-Axis Clearance: ([Actual Z-Axis Clearance Value] < [RuleValue]) Between [Object1Description] And [Object2Description]

该新规则还支持以下对象：

多边形敷铜（实心与网格）以及内部平面层

请注意：仅当检测到多边形敷铜与其他类型对象（走线、焊盘等）之间存在违规时，才会为多边形敷铜生成避空。虽然会检测到不同信号层上的敷铜区之间的间距与违规，但在这种情况下不会自动创建避空。

另请注意：信号层上的对象与内部平面层之间也会按最短距离检测间距与违规，但此类违规需要手动处理。

PCB CoDesign功能

如果在不支持该功能的旧版 Altium Designer 中打开包含已定义 Z 轴间距规则/约束的 PCB，这些规则将会丢失。

该功能处于开放测试阶段，在Advanced Settings dialog中启用 PCB.Rules.ZAxisClearanceRule 选项后可用。

更多信息请参阅Electrical Rule Types页面。

Constraint Manager 改进

为 Diameter 和 Hole Size 新增 Min、Max 与 Preferred 值

现在，在 Physical view 中定义 Routing Via Style 规则时，除模板的 Preferred 定义外，你还可以为 Diameter 和 Hole Size 分别指定最小值（Min）、最大值（Max）与首选值（Preferred）。这使得约束定义更为精细。

此外，当从 PCB 进入 Constraint Manager 或为特定层叠配置约束时，你现在可以通过选择相应选项卡，在 Min/Max Preferred 展开视图与 Templates view 之间切换。

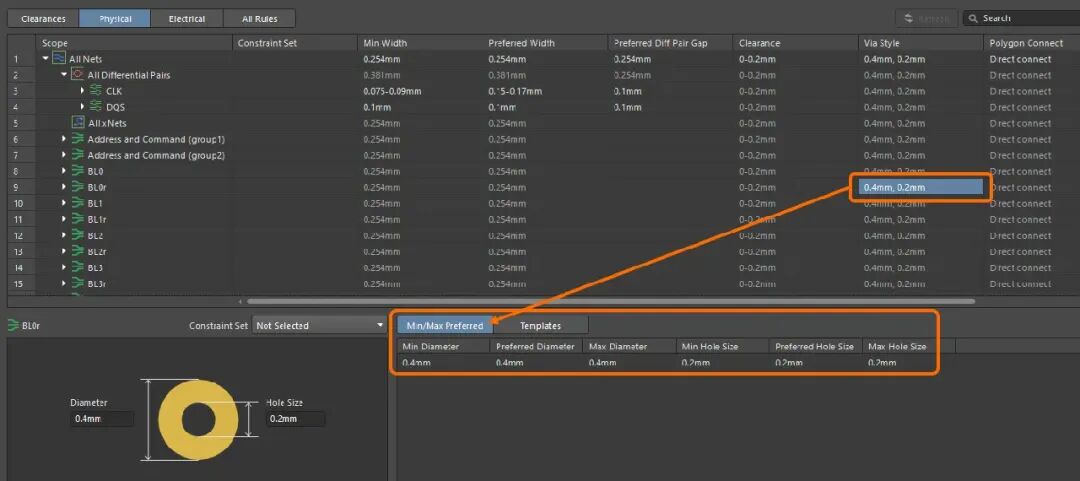

Min/Max Preferred 选项卡允许你为 diameter 与 hole size 指定最小值（Min）、Preferred 与最大值（Max）。

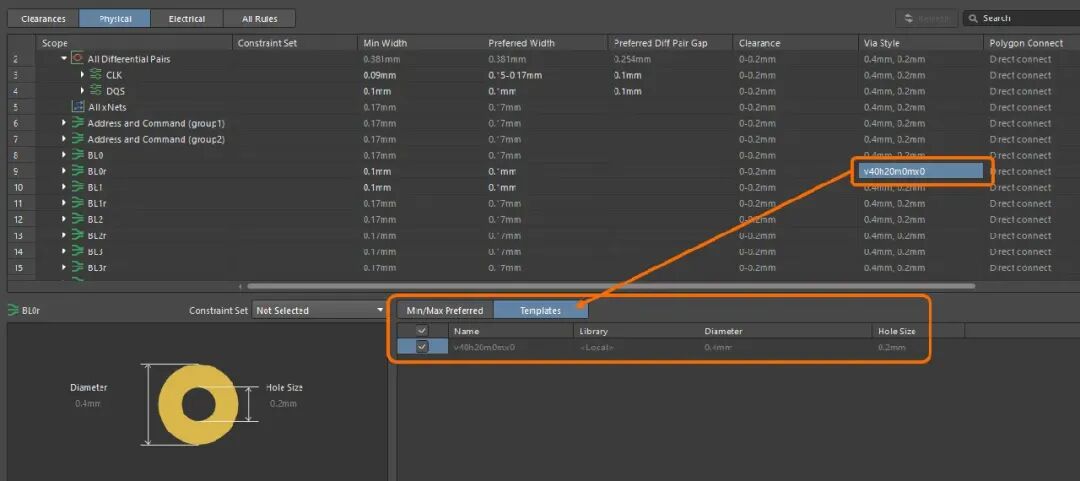

Templates 选项卡显示所选模板的 Diameter 与 Hole Size。

更多信息请参阅Defining Design Requirements Using the Constraint Manager页面。

数据管理改进

供应商数据合并（开放测试）

本次发布在使用 Altium Designer Custom Parts Provider Synchronization 功能（了解更多）时带来了一项关键增强：可将来自指定数据库源的供应商数据映射到工作区供应链数据。

现在，你所配置的 Custom Parts Provider 的供应商数据会与 Altium Parts Provider 合并显示；在软件 UI 中任何呈现供应商数据（SPN）的地方都会显示整合后的全部供应商信息，包括 Manufacturer Part Search panel、ActiveBOM 以及添加元器件选择时。

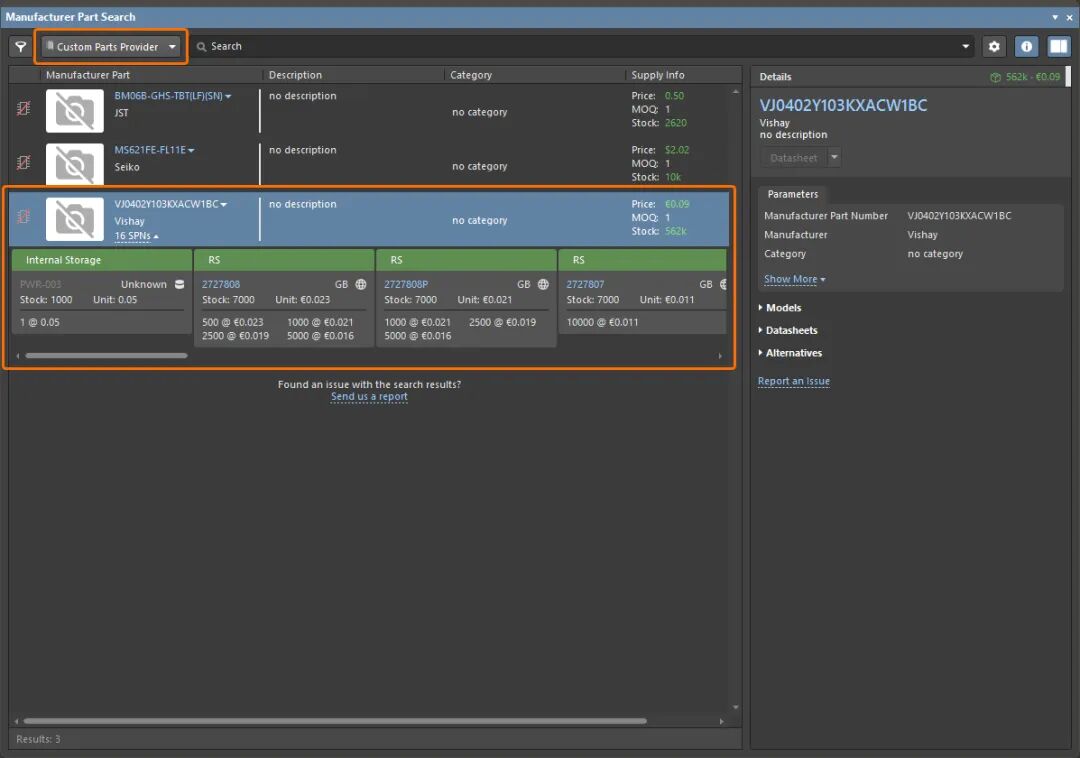

当在 Manufacturer Part Search panel 的 Custom Parts Provider 类别中浏览某个厂商器件时，该器件会同时显示来自 Custom Parts Provider 与 Altium Parts Provider 的 SPN。

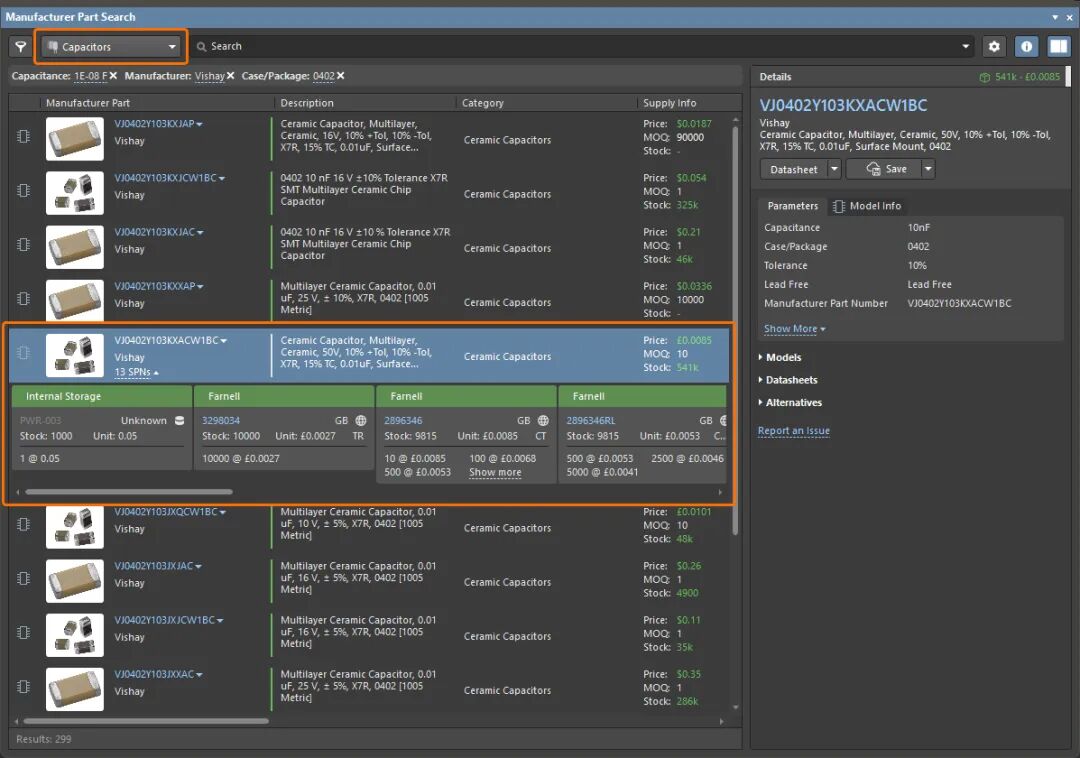

同样地，当在其他类别（例如本示例中的 Capacitors）中浏览某个厂商器件时，该器件也会同时显示来自 Altium Parts Provider 与 Custom Parts Provider 的 SPN。

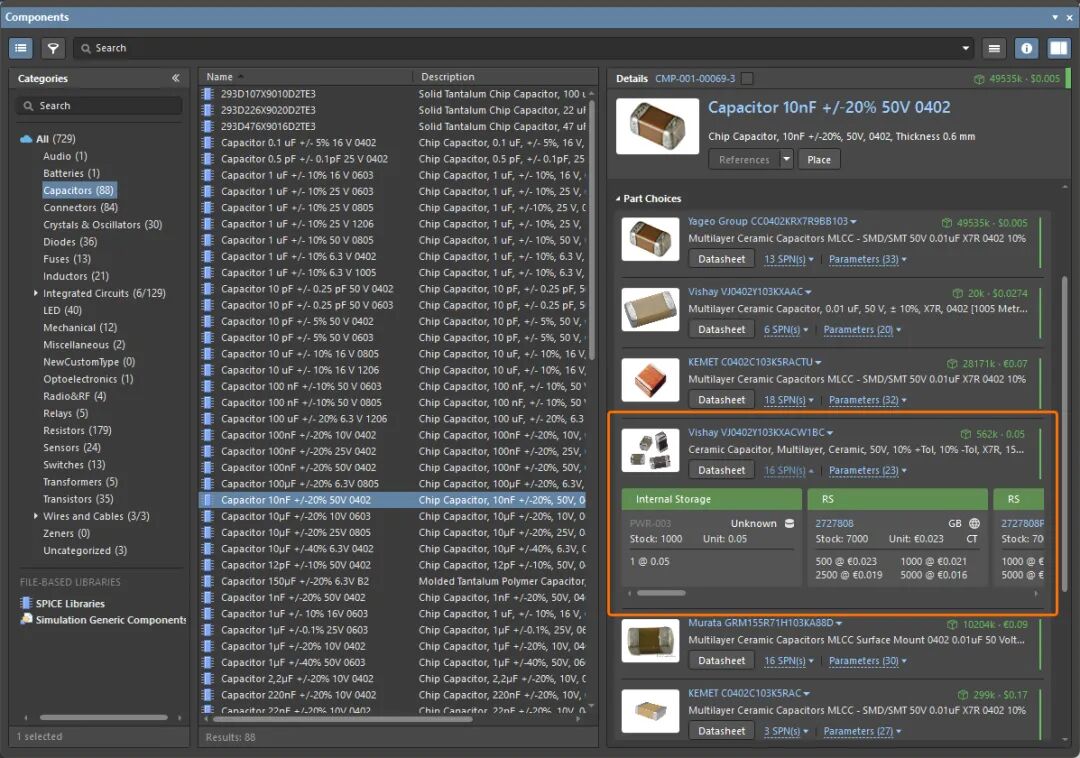

在呈现器件选型的 UI 元素中（例如本示例中的 Components panel），也会同时显示来自 Altium Parts Provider 与 Custom Parts Provider 的 SPN。

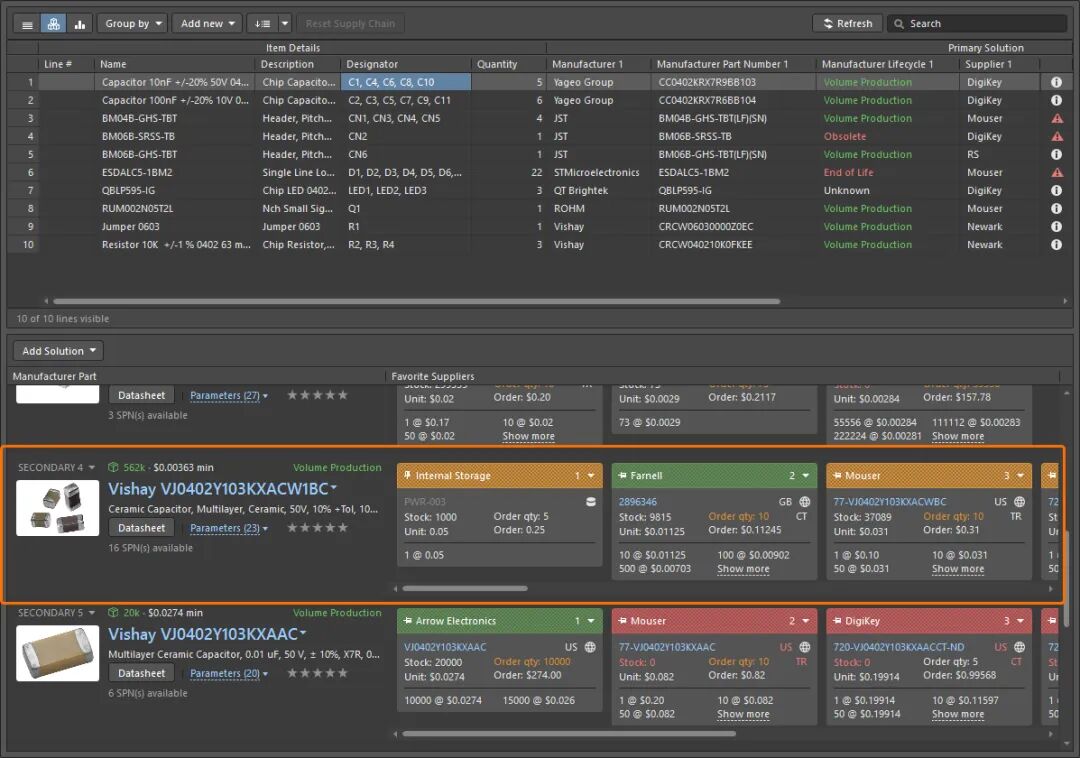

在 ActiveBOM 文档的 Solutions 区域中，也会同时显示来自 Altium Parts Provider 与 Custom Parts Provider 的 SPN。

该功能仅在连接到启用了BOM Portal的 Altium Platform 工作区时可用；连接到本地部署的 Enterprise Server 工作区时不可用。

该功能处于开放测试阶段，在Advanced Settings dialog中启用 EDMS.CustomOffersMerge 选项后可用。

有关将供应链数据库与工作区数据同步的更多信息，请参阅Supply Chain Database to Workspace Data Synchronization页面。

可在 ActiveBOM 中更改生命周期状态

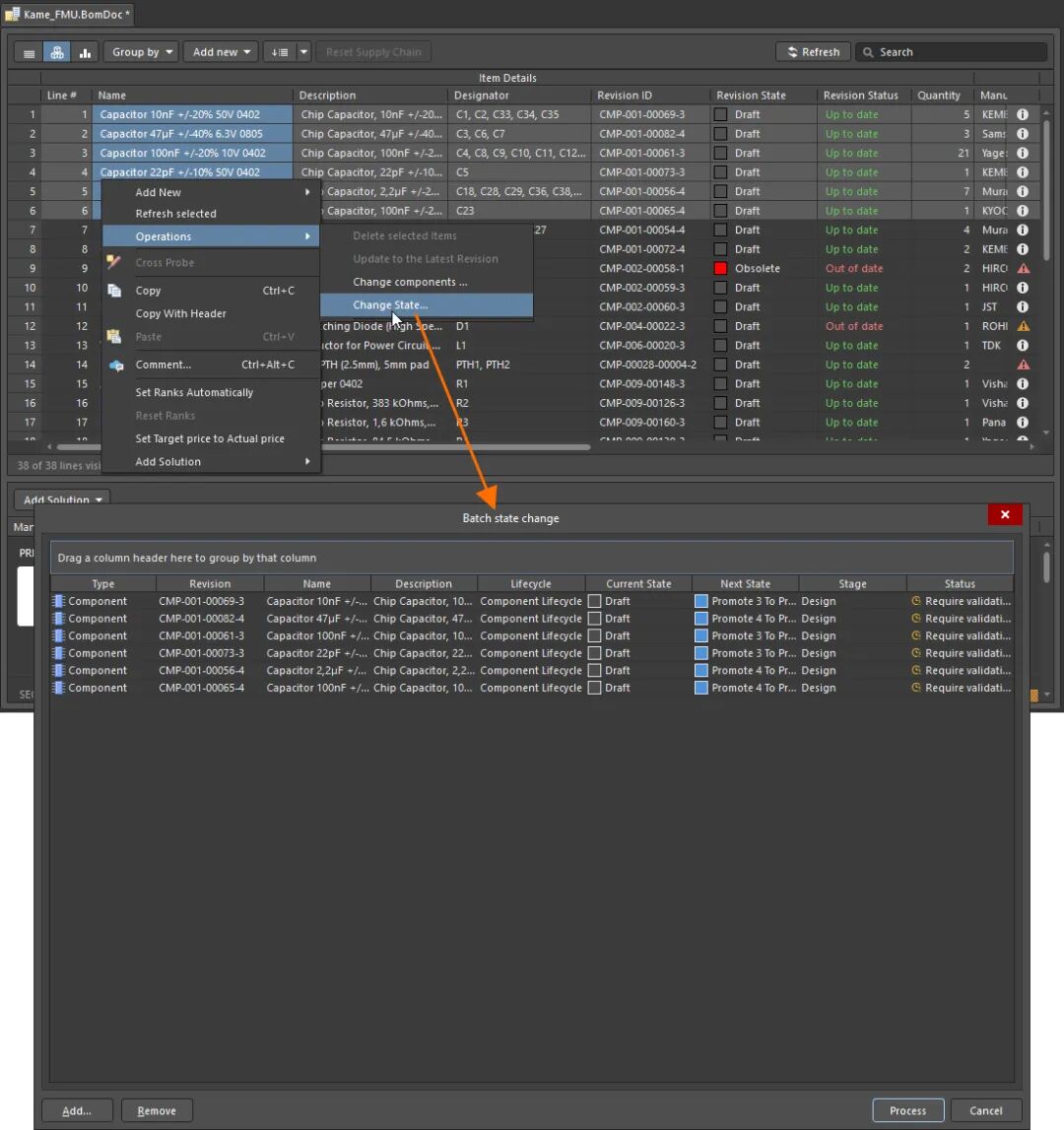

现在，你可以在 ActiveBOM 文档（*.BomDoc）中直接更改所选元件的生命周期状态。ActiveBOM 的右键 Operations 子菜单中新增了 Change State 命令。

请注意：该流程仅会包含来自你当前已连接工作区的元件。

更多信息请参阅Managing Item Revision Lifecycle页面。

高级共享设置界面变更

当通过 Share dialog 共享实时设计或设计快照时，原先通过 Advanced Settings 控件打开的对话框已改版为弹出窗口。

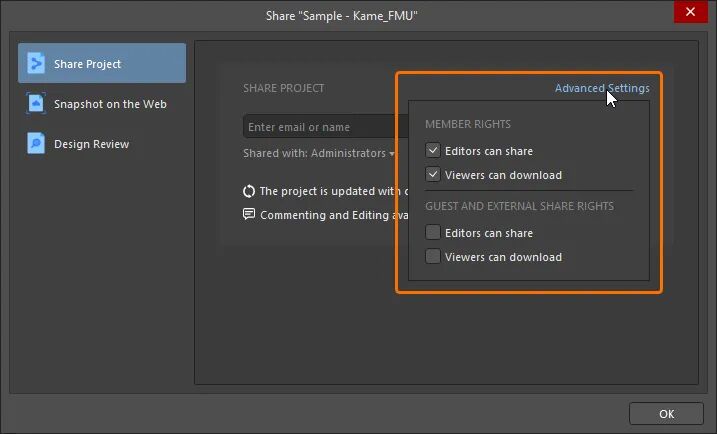

在共享实时设计时，共享与下载选项现在按 Member Rights（面向工作区成员）以及 Guest and External Share Rights（面向已共享项目的外部来宾用户）进行归类。修改后的确认需返回主 Share dialog，点击专用按钮完成。

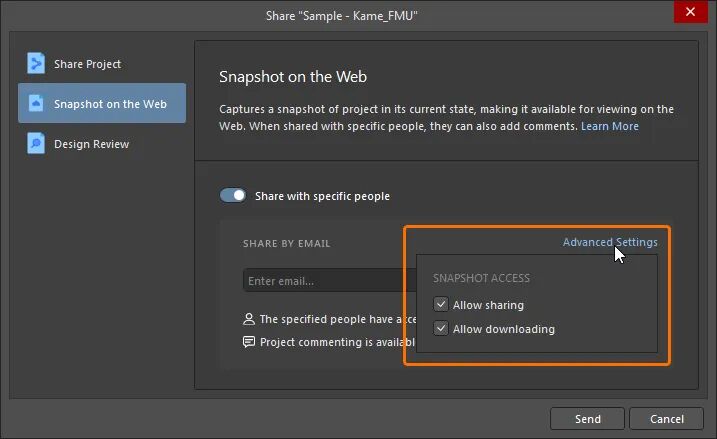

当与特定人员共享设计快照时，也可在新的弹出窗口中找到高级设置。

有关设计共享的更多信息，请参阅Sharing a Design页面。

增强的 'Create Tag' 命令

Create Tag 命令已在 History & Version Control 子菜单中恢复。该命令在输入标签值时也进行了增强：若使用了无效字符，Create Tag 对话框中会出现图标。将鼠标悬停在该图标上可查看允许使用的字符提示，即字母、数字、点（'.'）、短横线（'-'）、井号（'#'）和下划线（'_'）；按需更新标签。

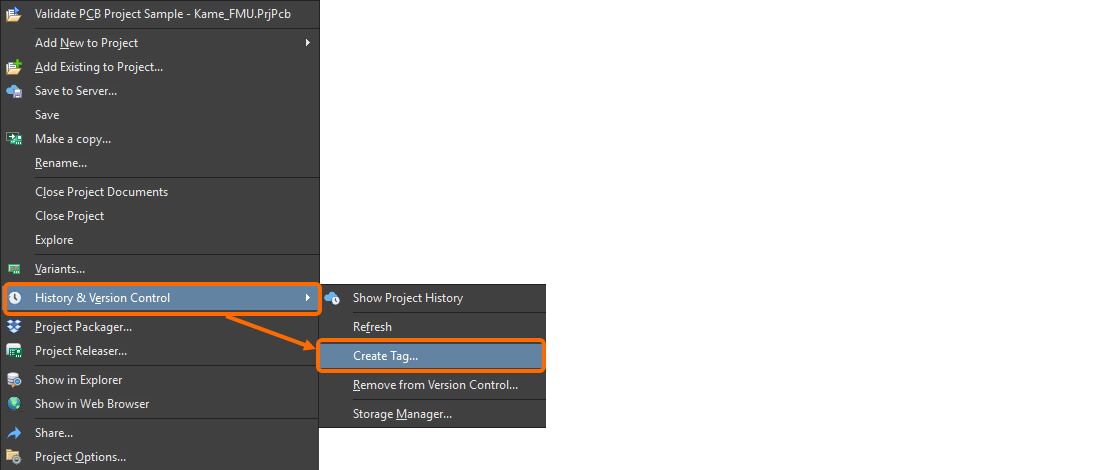

要访问恢复后的命令，请在 Projects panel 中右键单击项目，然后选择 History & Version Control。

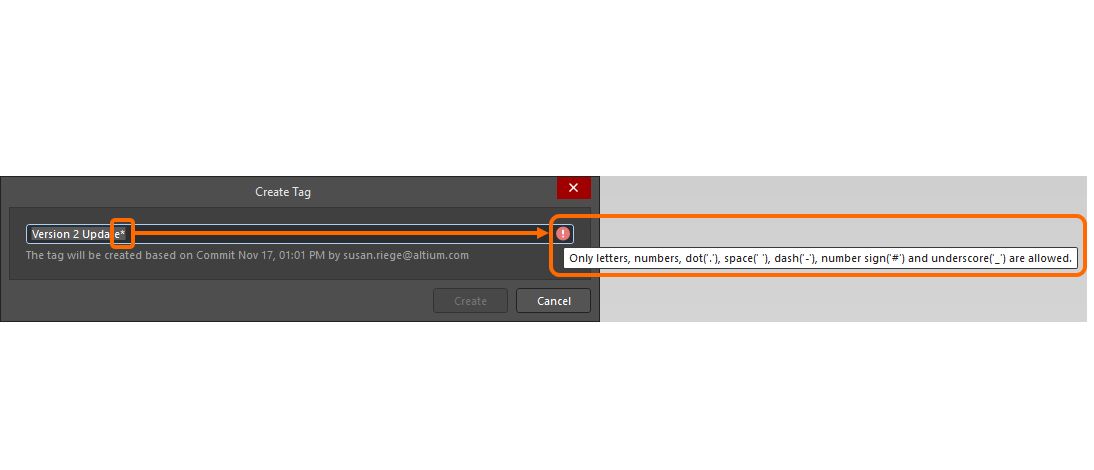

当标签名称中使用无效字符（示例中使用“*”）时，会显示提示并列出允许使用的字符。

更多信息请参阅Browsing the History of a Project页面。

同步功能支持 PostgreSQL 数据库

Altium Designer 的 Custom Parts Provider Synchronization 与 Components Synchronization 功能已改进，现已支持 PostgreSQL 数据库。

有关同步功能的更多信息，请参阅Component Database to Workspace Data Synchronization和Supply Chain Database to Workspace Data Synchronization页面。

BOM CoDesign 改进

增强的 'Explore Suggested Component' 命令

在使用 BOM CoDesign 功能，尤其是使用 Explore Suggested Component 命令（位于 Properties panel 的 Differences 区域）时，如果建议的元件不是最新修订版，现在会在 Components panel 中打开该特定修订版。

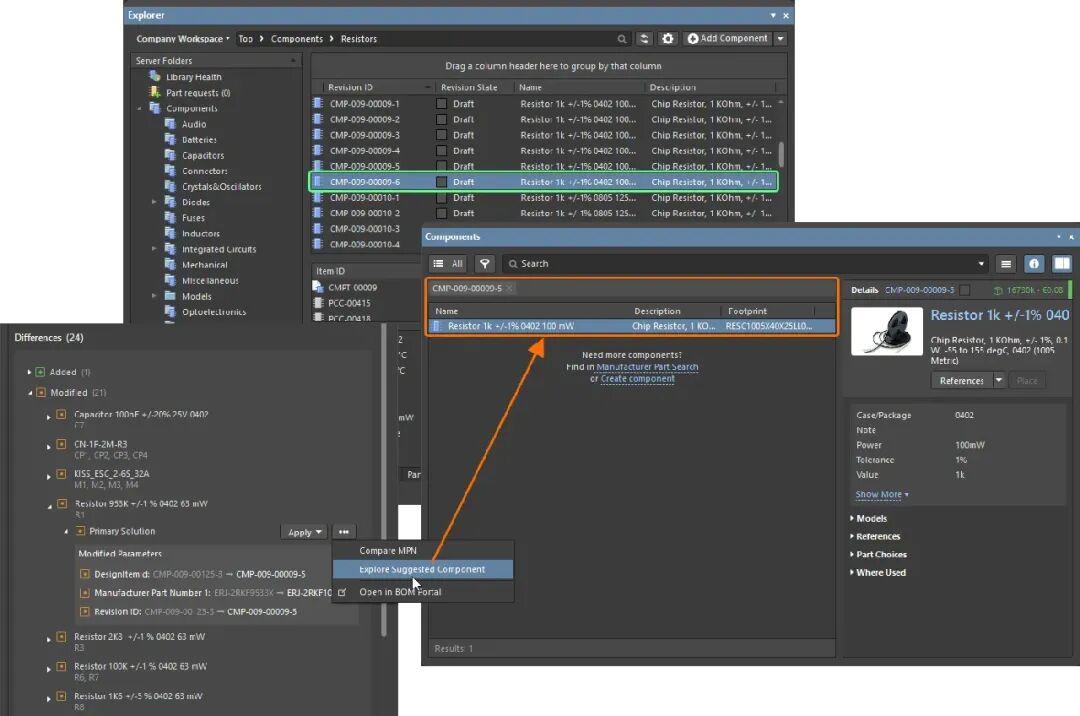

尽管建议的元件修订版 CMP-009-00009-5 并非最新（库中存在同一元件的修订版 CMP-009-00009-6），Explore Suggested Component 命令现在会在 Components panel 中打开所建议的修订版。

有关 BOM CoDesign 功能的更多信息，请参阅BOM CoDesign页面。

Altium Designer 26.4 中正式公开的功能

以下功能在本次发布中已正式成为 Public：

Solder Mask Expansion Rule 的默认值现为 0 mils

Altium Designer 26.4 的其他新增功能

适用于 Multi-board Assembly Documents 的 Open CASCADE 库（开放测试）：本次发布在Advanced Settings dialog中新增了高级设置选项 System.MBAEngine.UseOpenCascade。启用后，多板装配文档（*.MbaDoc）的几何建模将从使用 C3D 库切换为使用 Open CASCADE 库。请注意：在本版本中启用该选项打开旧版（来自软件先前版本的）多板装配文档时，已创建的匹配将被移除。你可以选择保留装配部件的相对位置，或将其排列成一行。打开时还可选择为旧版本创建备份。

JSON Web Token（开放测试）：本次发布在Advanced Settings dialog中新增了高级设置选项 EDMS.CloudLoginByJWT。启用后，当从 Altium Designer 连接到 Altium Platform 的工作区时，将使用 JWT 进行用户身份标识与认证。
