将您的IoT项目连上手机——瑞萨DA14531 BLE模块使用教程

蓝牙技术经历数十年的发展，早期经典蓝牙主要用于替代有线限连接，典型应用包括耳机、音箱等等；随着BLE低功耗的出现，蓝牙开始大量进入传感器、智能穿戴、医疗设备、资产标签和工业物联网等领域。

因此BLE在嵌入式开发领域十分主流且重要，从嵌入式系统的实现方式来看，常见的BLE方案大致可以分为三种：

一种是在芯片内部集成BLE功能的MCU，例如瑞萨的RA4W1，在一颗芯片中同时提供处理器、通用外设、射频电路和蓝牙协议栈。

一种是BLE SoC，例如瑞萨的DA1453X系列、DA1459X系列等等。这些专为无线设计的芯片可独立运行广播、连接、GATT服务和用户程序，适合Beacon、无线传感器及纽扣电池设备。相应地，开发者需要接触蓝牙协议栈、SDK、GATT和低功耗设计。

最后一种就是带有预烧录固件的蓝牙模块。在SoC的基础上集成天线、晶振、Flash和射频匹配等等，并通过UART、SPI等接口与主MCU通信。同时提供AT指令，使开发者不必立即学习完整的蓝牙协议栈，就能完成广播配置、设备连接和数据传输。

因此，对于刚接触蓝牙，想为自己的已有项目增添蓝牙功能的开发者来说，使用蓝牙模块是最方便也最简单的模式。

当然，后续如果想进一步自定义GATT服务、优化功耗，或者让蓝牙芯片独立运行，就需要在基础通信验证完成后，进入BLE SoC的底层开发了。

对于蓝牙模块开发，我们只需要掌握UART通信搭配AT指令文档就可以轻松实现蓝牙功能：对于BLE SoC底层开发，瑞萨有SDK6；对于BLE MCU，瑞萨有QE for BLE。

因此本文就先从最基础的蓝牙模块开始，一起来看看如何使用一个蓝牙模块将您的项目通过BLE连接到手机吧。

Part 01 硬件与软件

MCU开发板我们这里使用RA-ECO-RA4M2 v2.0来演示：

RA-ECO-RA4M2 v2.0

配合DA14531低功耗蓝牙模块：

DA14531低功耗蓝牙模块

软件用的是瑞萨FSP6.5，蓝牙软件用的是瑞萨的SmartBond。

BLE模块做了纽扣电池座，但是主要用于独立使用时，我们开发时不用装上电池。

Part 02 UART配置

瑞萨RA-ECO-RA4M2 v2.0为我们预留了PMOD接口，使用时只需要将模块插入PMOD接口就可以，十分方便。

查询资料可知RA-ECO-RA4M2 v2.0的PMOD2接口对应引脚如下：

点击可查看大图

其中我们会用到的是RX/TX/LPR/CONNECT这四个引脚。

这块板子的板载晶振12MHz，与系统默认的24MHz不同，这里我们先修改时钟：

点击可查看大图

这里我们将系统时钟切换到HOCO，调试不容易出问题。

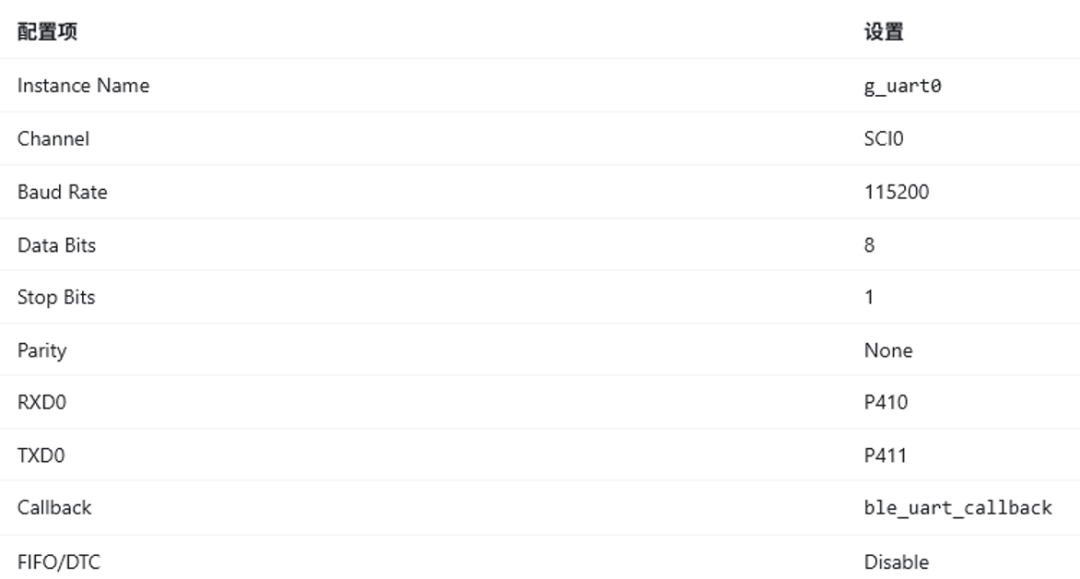

然后在stack中添加UART (r_sci_uart) 模块，修改属性如下：

点击可查看大图

这样我们的UART就配置完成了。

Part 03 其余引脚配置

LPR必须接高电平，不然串口不能工作；

RESET引脚必须接高电平保持非复位状态，否则模块一直在复位状态，不工作；

CONNECT引脚是连接状态指示引脚，未连接手机时低电平，已连接后跳高。

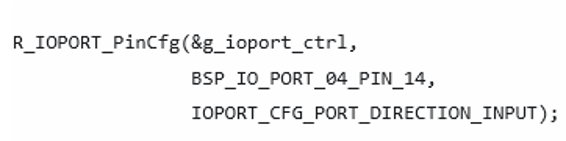

将P414配置为GPIO输入：

左右滑动查看完整内容

点击可查看大图

如上操作，程序便可以读取P414判断手机是否已经连接。

Part 04 UART连接

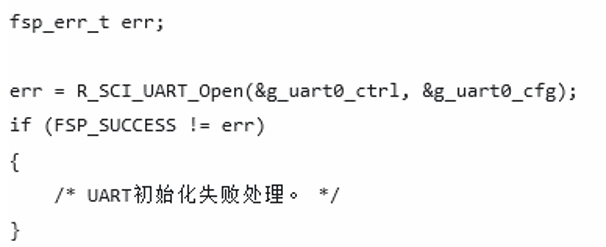

完成上述引脚配置后，在程序中打开SCI0：

左右滑动查看完整内容

点击可查看大图

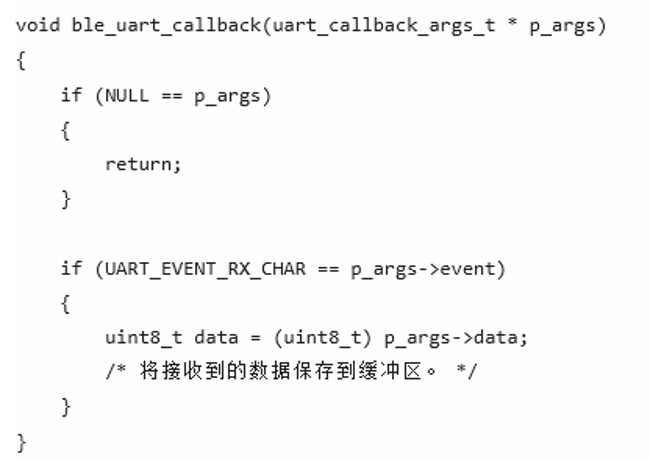

UART接收通过FSP回调函数处理：

左右滑动查看完整内容

长按可保存查看大图

到这里，瑞萨RA4M2与蓝牙模块之间的本地硬件通信接口就配置完成了。

Part 05 常用AT指令

UART和控制引脚配置完成后，就可以开始使用AT指令。

AT指令是模块固件提供的一组文本命令。主MCU通过UART发送命令，可以查询模块信息、修改参数或控制蓝牙功能。AT指令并不是Bluetooth标准的一部分，也不是DA14531芯片天然具备的功能，因此不同固件支持的指令可能不同。

常用的AT指令大概有三类：

一类是AT？这类指令一般用来测试模块是否响应；

一类是AT+命令？这类一般用来查询参数；

最后是AT+命令=参数，这类用来修改参数。

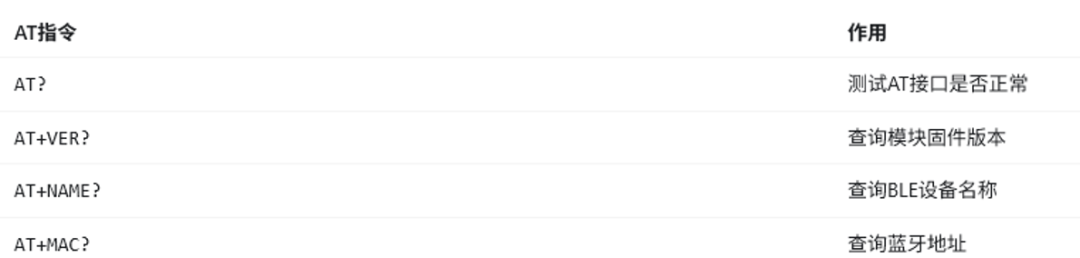

对于BLE模块，通过查询文档，我们可以得知，常用指令有下面这些：

点击可查看大图

注意：

每个命令要以回车和换行结束。

左右滑动查看完整内容

长按可保存查看大图

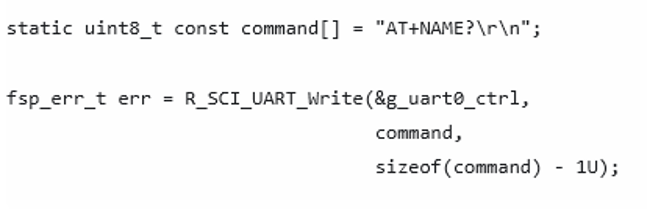

因此我们只需要调用`R_SCI_UART_Write()`即可发送命令：

左右滑动查看完整内容

长按可保存查看大图

`R_SCI_UART_Write()`返回成功，表示UART驱动接受了本次发送请求。发送真正完成后，回调函数会收到：UART_EVENT_TX_COMPLETE。

模块返回数据时，回调函数会收到：UART_EVENT_RX_CHAR。

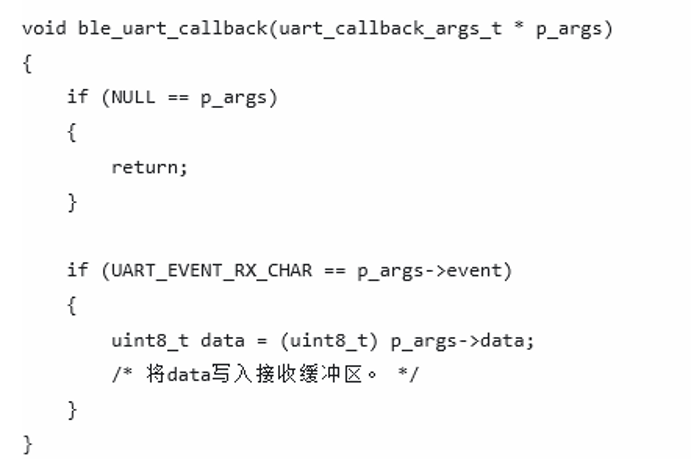

可以在回调中将每个返回字节保存到缓冲区：

左右滑动查看完整内容

长按可保存查看大图

Part 06 使用手机连接模块

AT通信正常后，再开始验证BLE连接。

本项目使用Renesas SmartBond手机应用。BLE设备不一定显示在手机系统的普通蓝牙配对页面中，因此需要使用支持BLE扫描和GATT调试的应用。

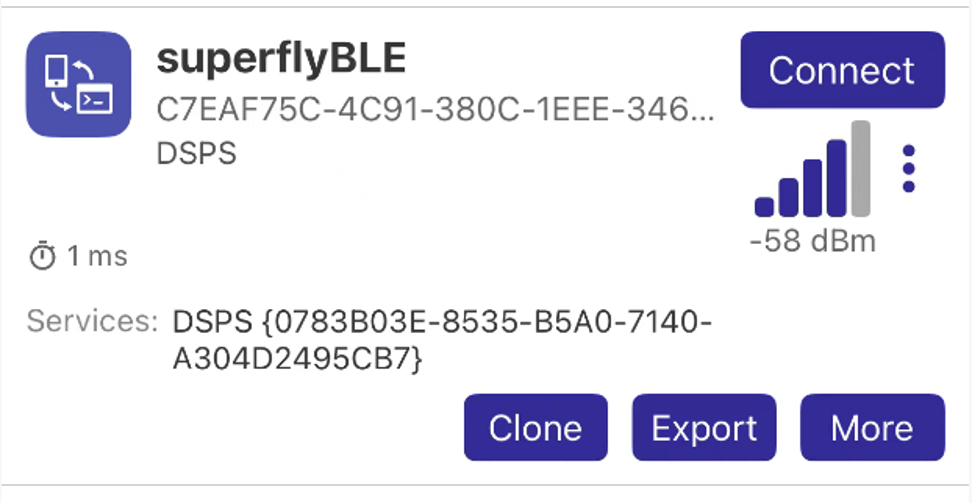

打开SmartBond并开始扫描，可以找到：

点击可查看大图

这里的名称来自模块内部的预烧录固件，不是我们创建的。

点击Connect完成连接。连接成功后，P414/CONNECT变为高电平。

Part 07 双向收发测试

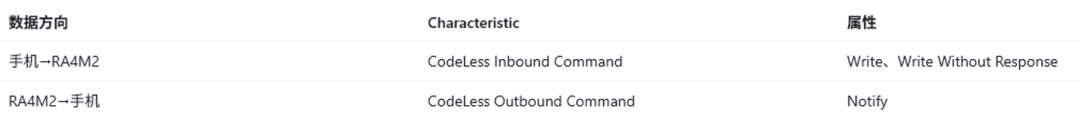

连接模块后，SmartBond会显示模块的GATT服务和Characteristic。本次数据透传主要使用两个Characteristic：

左右滑动查看完整内容

长按可保存查看大图

数据方向即：

手机写入Inbound→模块从UART发送给RA4M2；

RA4M2向UART发送→模块通过Outbound Notify通知手机；

手机接收数据前，需要先找到CodeLess Outbound Command并启用Notify，否则即使RA4M2已经返回数据，手机也不会显示。

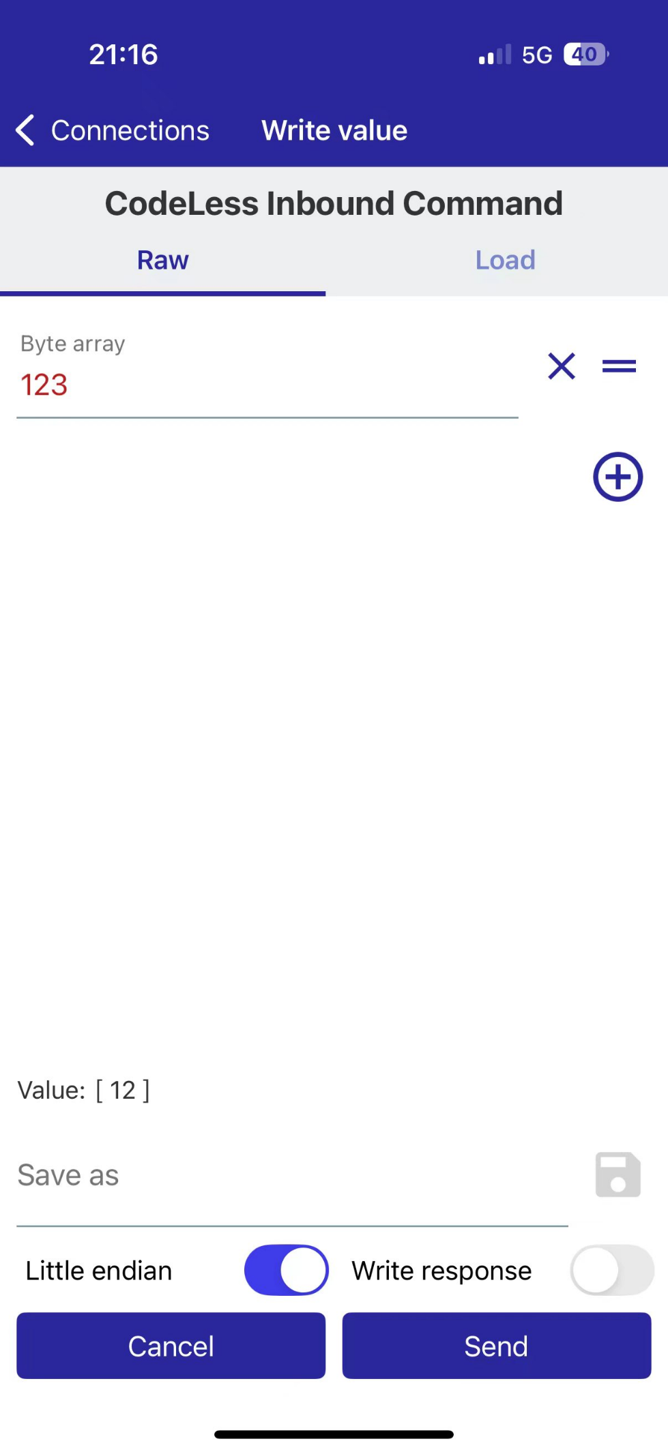

在SmartBond中找到CodeLess Inbound Command，点击写入按钮。

上下滑动查看完整内容

长按可保存查看大图

注意：

Raw输入框按照十六进制字节解析，而不是普通文本。

比如希望发送字符串：123，应该输入：31 32 33。

因为字符`1`、`2`和`3`的ASCII编码分别是`0x31`、`0x32`和`0x33`。

如果直接输入`123`，页面可能显示：Value: [12]，此时实际只发送了一个字节`0x12`。

正确发送`31 32 33`后，RA4M2调试变量显示：

左右滑动查看完整内容

g_ble_rx_length=3g_ble_last_uart_event= UART_EVENT_RX_CHARg_ble_uart_error_flags=0

说明数据已经通过以下路径到达RA4M2。

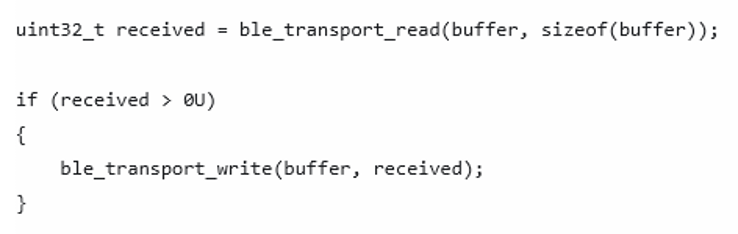

同时为了验证反向链路，程序将RA4M2收到的数据原样写回UART：

左右滑动查看完整内容

长按可保存查看大图

模块收到UART数据后，通过CodeLess Outbound Command发送Notify。由于手机已经打开Notify，因此收到相同的数据。

最终测试结果：

手机发送：31 32 33

RA4M2接收长度：3

RA4M2接收内容：31 32 33

手机接收：31 32 33

至此，手机、DA14531模块和RA4M2之间的双向BLE通信已经建立。
